  • 通用阀门
  • 电动空气控制阀
  • TDF32

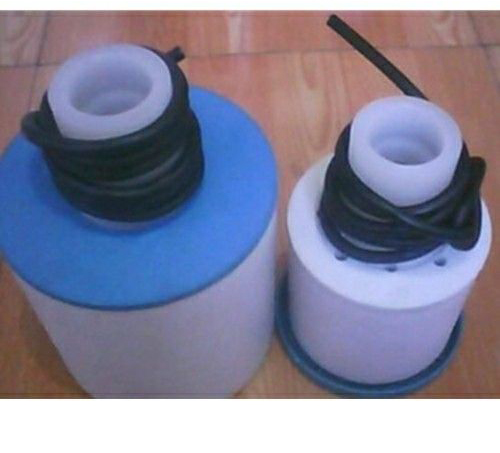

  • TDF32-电动空气控制阀
  • 21
上一个:液动排渣阀  下一个:自吸泵电控阀
奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多TDF32-电动空气控制阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!
TDF32-电动空气控制阀作为自吸泵的组成部分之一装在吸液口的进气管上,启泵时电控阀密闭泵体吸液管上的进气口,使自吸泵泵腔内形成真空,完成自吸全过程。停泵时电控阀开启,空气从密闭口进入水泵液管内迅速隔离吸液管内共流的介质,确保泵腔的介质不随吸液管腔内的介质回落到吸液池中,以达到消除虹吸的目的,确保自吸泵二次自吸时正常自吸及运行。
TDF32-电动空气控制阀又叫电控阀泵型号:125AWFB-A 380V 负压封闭值0.07Mpa 2套,工作原理 是启泵:电机通电运行,控制模块得电,磁铁吸合推动阀杆使密闭室闭合,水泵进液管形成真空水泵吸水。 停泵:电机停止运行,控制模块失电,磁铁及推动阀杆受弹簧反作用密闭室打开,空气从密闭室进入吸液管使泵室与进液管液体分离阻断虹吸现象,确保泵室 有足够液体以备水吸再次自吸。
执行标准
Q/321282KHY01-2010
工作原理
电控阀接线与水泵电机电源并联(三相三线380V电源任意两线,电压为380V),自吸泵电机启动时,电控阀同时同步通电启动,电磁铁芯吸合衔铁时带动弹性架下移,驱动阀芯活塞杆向活塞缸体底部密封垫压紧,实现密封,关闭吸液管上进气口通气孔,使自吸泵开始自吸并进入正常运行状态。当停电使电机断电,电控阀电磁线圈同时断电,电磁铁芯的磁力消失,弹性架受压缩弹簧反作用上移复位,带动阀芯杆活塞离开活塞缸底,开启通气孔。使空气进入吸液管腔,使泵腔内的介质与吸液管内的介质隔离,消除虹吸,确保自吸泵泵腔介质贮量,以供下次启泵时自吸及正常运行。


上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的TDF32-电动空气控制阀产品,请您根据TDF32-电动空气控制阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
