奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z543H16CDN500-闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

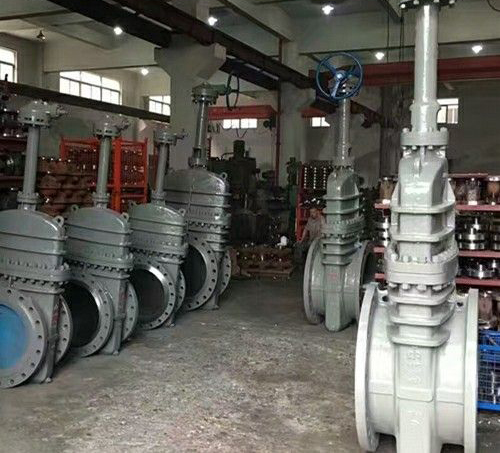

Z543H16CDN500-闸阀法兰连接，铸钢材质，伞齿轮开关，明杆单闸板， 适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。带导流孔单闸板式平板Z543H16CDN500-闸阀适用于天然气开采和净化的长输管线。
名称: Z543H16CDN500-闸阀
型号:
品牌: 上海奇众
公称通径: DN500mm ;
公称压力: PN1.6~PN2.5Mpa;
适用温度: -20℃~250℃;
阀体材质: 铸钢、不锈钢;
结构原理
闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。
如果是双闸板平板Z543H16CDN500-闸阀，则两闸板间的撑开机构可以补充这一压紧力。
特点
1、流体阻力小，介质流量损失小。
2、分带导流孔和不带导流孔两种型式，带导流孔安装空间大但可以清扫管线。
3、闸板于阀座配合属滑动式，启闭轻松。
4、润滑处装有注油孔，可以定时维护保养。
安装注事事项
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板Z543H16CDN500-闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的Z543H16CDN500-闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的Z543H16CDN500-闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的Z543H16CDN500-闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z543H16CDN500-闸阀产品，请您根据Z543H16CDN500-闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
