奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z941H16C-带旁通闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
Z941H16C-带旁通闸阀产品说明书资料介绍

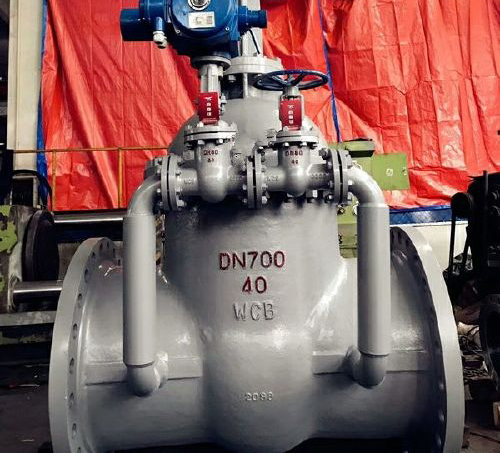

Z941H16C-带旁通闸阀一般设计大于DN500、PN16以上的闸阀使用，在主阀体设计旁通阀省去了现场制作的重复性。主阀公称通径DN500-DN2400，公称压力PN16~64，阀体材质铸钢WCB，连接方式：RF法兰，密封面材料：13cr不锈钢，旁通阀DN50~DN100电动/手动，安装在水轮机蜗壳的进水口处，为机组停机检修时提供可靠的安全的工作条件，在机组长时间停机时减少机组漏水量，开机时快速充水，使机组快速进入工作状态，还可以防止机组飞逸事件。广泛应用于高水头的水电站中。工作时，阀门与水轮机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤，实现管路可靠截止，起到保护管路系统安全的作用。
检验项目及标准
检验标准GB/T13927 强度试验：设计压力*1.5倍
密封试验：水压设计压力*1.1倍
密封试验：气压0.6MPa
基本参数
1、阀由阀体、阀盘与阀轴、轴承及密封装置、操作机构及附属装置组成，其设计制造应符合GB12238-89的规定
2、阀应有足够的强度和刚度；阀门应能承受1.6Mpa压力，阀组装后，应动作灵活、操作平稳、在各种工况下关闭和开启时无有害振动
3、阀体能在300s内动水关闭
4、高静水下全关时漏水量，应符合GB的规定，基本为零
5、电动装置型号： DZW180型
6、装有位置指示器和限位开关
7、阀体为铸钢
8、旁通回路有DN100的电动阀和管路组成
9、电源为常规的380V，50Hz型。
特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢和硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计制造GB12238-08
压力试验按GB/T13927-08
结构长度按GB12221-05
法兰连接尺寸按GB/T12232
安装使用注事事项
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z941H16C-带旁通闸阀产品，请您根据Z941H16C-带旁通闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Z941H16C-带旁通闸阀产品说明书资料介绍
Z941H16C-带旁通闸阀一般设计大于DN500、PN16以上的闸阀使用，在主阀体设计旁通阀省去了现场制作的重复性。主阀公称通径DN500-DN2400，公称压力PN16~64，阀体材质铸钢WCB，连接方式：RF法兰，密封面材料：13cr不锈钢，旁通阀DN50~DN100电动/手动，安装在水轮机蜗壳的进水口处，为机组停机检修时提供可靠的安全的工作条件，在机组长时间停机时减少机组漏水量，开机时快速充水，使机组快速进入工作状态，还可以防止机组飞逸事件。广泛应用于高水头的水电站中。工作时，阀门与水轮机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤，实现管路可靠截止，起到保护管路系统安全的作用。
检验项目及标准
检验标准GB/T13927 强度试验：设计压力*1.5倍
密封试验：水压设计压力*1.1倍
密封试验：气压0.6MPa
基本参数
1、阀由阀体、阀盘与阀轴、轴承及密封装置、操作机构及附属装置组成，其设计制造应符合GB12238-89的规定
2、阀应有足够的强度和刚度；阀门应能承受1.6Mpa压力，阀组装后，应动作灵活、操作平稳、在各种工况下关闭和开启时无有害振动
3、阀体能在300s内动水关闭
4、高静水下全关时漏水量，应符合GB的规定，基本为零
5、电动装置型号： DZW180型
6、装有位置指示器和限位开关
7、阀体为铸钢
8、旁通回路有DN100的电动阀和管路组成
9、电源为常规的380V，50Hz型。
特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢和硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计制造GB12238-08
压力试验按GB/T13927-08
结构长度按GB12221-05
法兰连接尺寸按GB/T12232
安装使用注事事项
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z941H16C-带旁通闸阀产品，请您根据Z941H16C-带旁通闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
