奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z961YPN100-电动高压焊接式闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

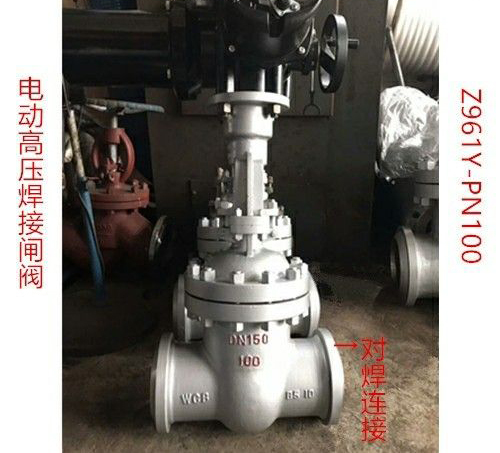

Z961YPN100-电动高压焊接式闸阀产品说明书资料介绍
Z961YPN100-电动高压焊接式闸阀适用于PN16～PN100、Class150～Class600、JIS 10K～JIS 20K的各种管路上，适用温度：-19～400℃，用于截断或接通管路中的介质，选用不同的材质，可分别适用于输送水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等，广泛应用于石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等领域。驱动方式为蜗轮蜗杆传动、手动、气动或电动。一般采用法兰连接，也可采用对焊连接。
工作原理
闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
结构原理
Z961YPN100-电动高压焊接式闸阀主要由阀体、阀板、阀杆、填料、填料压盖、电动执行器几大部分组合而成，启闭件是一个闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流
执行标准
（1）GB/T 12232-2005 通用阀门 法兰连接铁制闸阀
（2）GB/T 12234-2007 石油、天然气工业用螺柱连接阀盖的钢制闸阀
（3）GB8464-87 《内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条例》
（4）GB8465.1-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制闸阀》
（5）JB/T53162-1999 《闸阀产品质量分等》
（6）JB/T5298-91《管线用钢制平板闸阀》
（7）JB/Z243-85《闸阀静压寿命实验规程》
（8）JB/TQ648-8《铁质对夹式平板闸阀》
（9）JB/T53200-94《铁质对价平板闸阀 产品质量分等》
（10）JB/T53242-94《钢制平板闸阀 产品质量分等》
零件材料
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z961YPN100-电动高压焊接式闸阀产品，请您根据Z961YPN100-电动高压焊接式闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Z961YPN100-电动高压焊接式闸阀产品说明书资料介绍
Z961YPN100-电动高压焊接式闸阀适用于PN16～PN100、Class150～Class600、JIS 10K～JIS 20K的各种管路上，适用温度：-19～400℃，用于截断或接通管路中的介质，选用不同的材质，可分别适用于输送水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等，广泛应用于石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等领域。驱动方式为蜗轮蜗杆传动、手动、气动或电动。一般采用法兰连接，也可采用对焊连接。
工作原理
闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
结构原理
Z961YPN100-电动高压焊接式闸阀主要由阀体、阀板、阀杆、填料、填料压盖、电动执行器几大部分组合而成，启闭件是一个闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流
执行标准
（1）GB/T 12232-2005 通用阀门 法兰连接铁制闸阀
（2）GB/T 12234-2007 石油、天然气工业用螺柱连接阀盖的钢制闸阀
（3）GB8464-87 《内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条例》
（4）GB8465.1-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制闸阀》
（5）JB/T53162-1999 《闸阀产品质量分等》
（6）JB/T5298-91《管线用钢制平板闸阀》
（7）JB/Z243-85《闸阀静压寿命实验规程》
（8）JB/TQ648-8《铁质对夹式平板闸阀》
（9）JB/T53200-94《铁质对价平板闸阀 产品质量分等》
（10）JB/T53242-94《钢制平板闸阀 产品质量分等》
零件材料
| 零件名称 | 材料牌号 | ||
| 阀体 | WCB | WC6、ZG20crmov | WC9ZG15crlmolv |
| 闸板 | WCB | WC6、ZG20crmov | WC9ZG15crlmolv |
| 阀盖 | 25 | 12Cr1Mo1VA | |
| 阀杆 | 1Cr17Ni12 | 20Cr1Mo1VA | |
| 阀座 | 25 | 12Cr1Mo1VA | |
| 密封环 | S软钢（增强柔性石墨） | S软钢（增强柔性石墨） | S软钢（增强柔性石墨） |
| 填料 | 增强柔性石墨 | ||
| 支架 | WCB | WCB或WC6 | |
| 阀杆螺母 | 45（ZCuZn25A16Fe3Mn3） | ||
| 四开环 | 1Cr13 | 20Cr1Mo1VA | |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z961YPN100-电动高压焊接式闸阀产品，请您根据Z961YPN100-电动高压焊接式闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
