奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z45T10C-闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

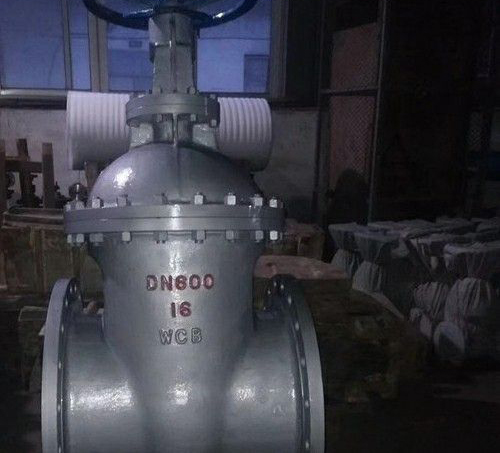

Z45T10C-闸阀暗杆楔式单闸板，手动开关，碳钢材质，法兰连接，闸板和密封面是本体WCB材质堆焊507L不锈铁，耐磨耐腐蚀性能好。适用于地下管路上作启闭作用。设计规格：DN40-DN600，适用压力：1.6MPa~2.5MPa，适用介质：水、气体、油品，适用温度-29℃~+425℃。广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上地下管路上作启闭作用。
用途:
广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上地下管路上作启闭作用。
特点:
1、碳钢材质，不是在偏北方寒冷地区外界使用不会被冻坏。
2、暗杆设计，阀杆不会暴露在外界收到损坏腐蚀。
3、手动开关，操作方便快捷。
4、单闸板楔式密封，密封效果好。
5、通道无流阻物，流通能力强。
执行标准:
设计标准：GB/T12234-2007
结构长度：GB/T12221-2004
法兰标准：GB9113
检测试验：GB13927
部件材质:
性能参数:
外形结构尺寸:
尺寸图:
安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板Z45T10C-闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的Z45T10C-闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的Z45T10C-闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的Z45T10C-闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z45T10C-闸阀产品，请您根据Z45T10C-闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Z45T10C-闸阀暗杆楔式单闸板，手动开关，碳钢材质，法兰连接，闸板和密封面是本体WCB材质堆焊507L不锈铁，耐磨耐腐蚀性能好。适用于地下管路上作启闭作用。设计规格：DN40-DN600，适用压力：1.6MPa~2.5MPa，适用介质：水、气体、油品，适用温度-29℃~+425℃。广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上地下管路上作启闭作用。
用途:
广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上地下管路上作启闭作用。
特点:
1、碳钢材质，不是在偏北方寒冷地区外界使用不会被冻坏。
2、暗杆设计，阀杆不会暴露在外界收到损坏腐蚀。
3、手动开关，操作方便快捷。
4、单闸板楔式密封，密封效果好。
5、通道无流阻物，流通能力强。
执行标准:
设计标准：GB/T12234-2007
结构长度：GB/T12221-2004
法兰标准：GB9113
检测试验：GB13927
部件材质:
| 零件名称 | 材 料 | |
| Z45H-10C | Z45H-16C | |
| 阀体、阀盖 | WCB | WCB |
| 闸 板 | WCB+Cr13 | WCB+Cr13 |
| 阀 杆 | 2Cr13 | 2Cr13 |
| 阀杆螺母 | 青铜（球铁） | 青铜（球铁） |
| 型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
| 密封 | 强度 | ||||
| Z45H-10C | 1 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油品 |
| 口 径 | Z45H-10C | Z45H-16C | ||||||
| DN（mm) | L | D | H | D0 | L | D | H | D0 |
| 40 | 165 | 145 | 300 | 160 | 240 | 345 | 200 | 160 |
| 50 | 180 | 160 | 300 | 180 | 250 | 355 | 240 | 180 |
| 65 | 195 | 180 | 340 | 180 | 265 | 375 | 240 | 180 |
| 80 | 210 | 195 | 360 | 200 | 280 | 435 | 280 | 200 |
| 100 | 230 | 215 | 400 | 200 | 300 | 500 | 320 | 200 |
| 125 | 255 | 245 | 500 | 240 | 325 | 615 | 360 | 240 |
| 150 | 280 | 280 | 550 | 240 | 350 | 675 | 360 | 240 |
| 200 | 330 | 335 | 620 | 320 | 400 | 750 | 400 | 320 |
| 250 | 380 | 390 | 700 | 320 | 450 | 970 | 450 | 320 |
| 300 | 420 | 440 | 800 | 400 | 500 | 1145 | 560 | 400 |
| 350 | 450 | 500 | 950 | 400 | 550 | - | - | 400 |
| 400 | 480 | 565 | 1050 | 500 | 600 | - | - | 500 |
| 450 | 510 | 615 | 1175 | 500 | 650 | - | - | 500 |
| 500 | 540 | 670 | 1410 | 720 | 700 | - | - | 720 |
| 600 | 600 | 780 | 1550 | 720 | 750 | - | - | 720 |
安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板Z45T10C-闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的Z45T10C-闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的Z45T10C-闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的Z45T10C-闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z45T10C-闸阀产品，请您根据Z45T10C-闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
