产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z541HPN10-低压闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

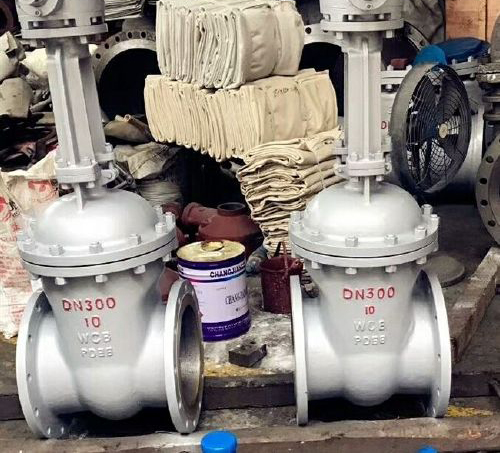

Z541HPN10-低压闸阀产品说明书资料介绍:
Z541HPN10-低压闸阀区别于手轮闸阀是采用伞齿轮减速驱动，相比手轮开关时省力但是减速的原因转动的圈数会增加很多，所以不适合经常启闭的场合使用。主要用于矿山、电力、石油、化工、冶炼、环保、水利等工程中作切断/接通阀使用。
特点:
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢和硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准:
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79/HG20592
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
性能参数:
部件材质:
连接尺寸:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z541HPN10-低压闸阀产品，请您根据Z541HPN10-低压闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Z541HPN10-低压闸阀产品说明书资料介绍:
Z541HPN10-低压闸阀区别于手轮闸阀是采用伞齿轮减速驱动，相比手轮开关时省力但是减速的原因转动的圈数会增加很多，所以不适合经常启闭的场合使用。主要用于矿山、电力、石油、化工、冶炼、环保、水利等工程中作切断/接通阀使用。
特点:
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢和硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准:
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79/HG20592
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
性能参数:
| 型号 | 公称压力 | 试验压力Test Pressure | 工作温度（℃） | 适用介质 | ||
| 强度（水）（Mpa） | 密封（水）空气（Mpa） | 低压密封空气（Mpa） | ||||
| Z541W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 硝酸类 |
| Z541W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸类 |
| Z541W-40P(R) | 4 | 6 | 4.4 | 0.6 | ≤200 | 硝酸类 |
| Z541W-64P(R) | 6.4 | 9.6 | 7 | 0.6 | ≤200 | 醋酸类 |
| 型号 | 材料 | |||
| 阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 | |
| Z541W-16P~25P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 本体材料 | 石棉石墨或柔性石墨 |
| Z541Y-16P~25P | 堆焊硬质合金 | |||
| Z541W-16R~25R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 本体材料 | |
| Z541Y-16R~25R | 堆焊硬质合金 | |||
| 公称通径DN | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
| L | 500 | 550 | 600 | 650 | 700 | 800 | 900 | 1000 | 1100 |
| Do | 640 | 640 | 640 | 640 | 640 | 640 | 640 | 720 | 720 |
| H | 1310 | 1468 | 1780 | 1880 | 2110 | 2410 | 2600 | 2860 | 3170 |
| 重量（kg） | 505 | 675 | 950 | 1300 | 1530 | 2140 | 3275 | 3920 | 4450 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z541HPN10-低压闸阀产品，请您根据Z541HPN10-低压闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
