奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DN700-进水电动闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

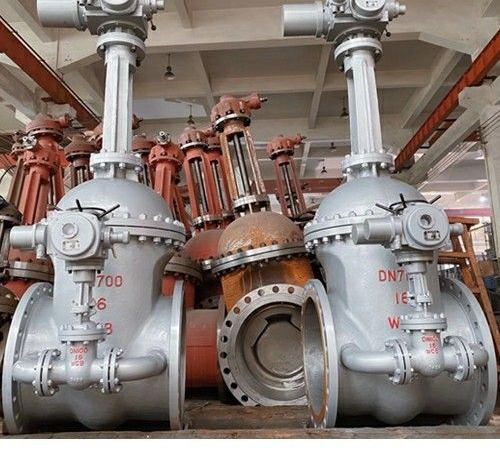

DN700-进水电动闸阀产品说明书资料介绍:
DN700-进水电动闸阀控制电压：AC380v，普通开关型，启闭件是一个闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，如堆焊1Cr13、STL6、不锈钢等。闸板有刚性闸板和弹性闸板，根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀。
结构原来
闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
用途
作用功能用途：一般用于管路需要全开全关的作接通或者切断使用，不需作调节使用，楔式闸阀的特性是使用寿命长
使用行业分类：水利工程、电力、石油、化工、冶金、钢铁、环保、食品、船舶、航天、生物科技
特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢或者硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、电动装置可选择普通使用开关型的也可以选智能控制开关型的
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
性能参数
外形连接尺寸
外形结构图:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DN700-进水电动闸阀产品，请您根据DN700-进水电动闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
DN700-进水电动闸阀产品说明书资料介绍:
DN700-进水电动闸阀控制电压：AC380v，普通开关型，启闭件是一个闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，如堆焊1Cr13、STL6、不锈钢等。闸板有刚性闸板和弹性闸板，根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀。
结构原来
闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
用途
作用功能用途：一般用于管路需要全开全关的作接通或者切断使用，不需作调节使用，楔式闸阀的特性是使用寿命长
使用行业分类：水利工程、电力、石油、化工、冶金、钢铁、环保、食品、船舶、航天、生物科技
特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢或者硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、电动装置可选择普通使用开关型的也可以选智能控制开关型的
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
性能参数
| 公称压力PN（MPa） | 壳体 | 试验压力（MPa） | 上密封 | |
| 密封（液） | 密封（气） | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4 | 6 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7 | 0.6 | 7 |
| 10 | 15 | 11 | 0.6 | 11 |
| 16 | 24 | 18 | 0.6 | 18 |
| DN | L | D | D1 | D2 | D6 | b | f | f1 | z×Φd | H | 重量/Kg |
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4×Φ18 | 665 | 58 |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8×Φ18 | 680 | 68 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8×Φ18 | 752 | 80 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8×Φ23 | 846 | 108 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8×Φ25 | 923 | 151 |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8×Φ25 | 1087 | 258 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12×Φ30 | 1243 | 366 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12×Φ34 | 1429 | 472 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 3 | 4.5 | 16×Φ34 | 1608 | 673 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16×Φ34 | 1738 | 804 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16×Φ41 | 1897 | 1081 |
| 450 | 1050 | 680 | 610 | 560 | 524 | 60 | 4 | 5 | 20×Φ41 | 2104 | 1259 |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 4 | 5 | 20×Φ48 | 2401 | 1348 |
