奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z2A1A03-法兰闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

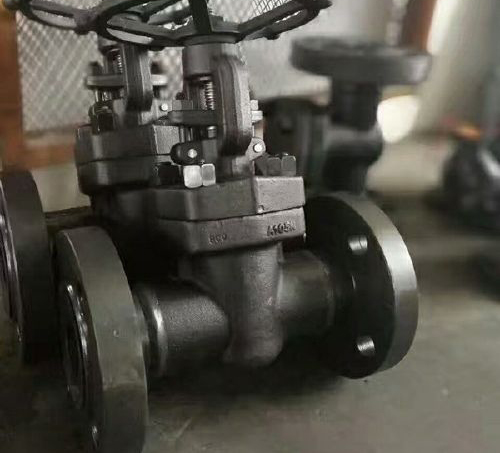

化工部Z2A1A03-法兰闸阀法兰连接，手动开关，作接通或截断管路中介质的启闭装置:广泛适用于石油化工，火力发电厂等油品、水蒸气管路上，安装位置与管道垂直安装，严禁倒装可以侧装，工作时，闸板处于全开或全关位置，不许停留在中间位置或当调节阀使用
型号:
用途:
作用功能用途：一般用于管路需要全开全关的作接通或者切断使用，不需作调节使用，楔式闸阀的特性是使用寿命长
使用行业分类：电力、石油、化工、冶金、钢铁、环保、食品、船舶、航天、生物科技
结构形式:
铝青铜手动闸阀有三种阀盖设计形式
*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可金属环连接.
种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可透焊连接.
第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
执行标准:
设计规范：JB/T 7746、API602
结构长度：JB/T 7746、工厂规范
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
产品标识：GB/T 12220、MSS SP25
供货规范：JB/T 7928
性能参数
部件材质:
连接尺寸:
结构尺寸图:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z2A1A03-法兰闸阀产品，请您根据Z2A1A03-法兰闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
化工部Z2A1A03-法兰闸阀法兰连接，手动开关，作接通或截断管路中介质的启闭装置:广泛适用于石油化工，火力发电厂等油品、水蒸气管路上，安装位置与管道垂直安装，严禁倒装可以侧装，工作时，闸板处于全开或全关位置，不许停留在中间位置或当调节阀使用
型号:
| Z2H1A03 | Z2L1A03 | |
| Z2A1B01 | Z2H1B01 | Z2L3A03 |
| Z2A3A03 | Z2H3A03 | Z2L5A03 |
| Z2A3B01 | Z2H3B01 | Z2L6A03 |
| Z2A5A03 | Z2H5A03 | Z2L7A03 |
| Z2A5B01 | Z2H5B01 | Z2L8A03 |
| Z2A6A03 | Z2H6A03 | Z2L9A03 |
| Z2A6B01 | Z2H6B01 | Z2Y1A03 |
| Z2A7A03 | Z2H7A03 | Z2Y3A03 |
| Z2A7B01 | Z2H7B01 | Z2Y5A03 |
| Z2A8A03 | Z2H8A03 | Z2Y6A03 |
| Z2A8B01 | Z2H8B01 | Z2Y7A03 |
| Z2A9A03 | Z2H9A03 | Z2Y8A03 |
| Z2A9B01 | Z2H9B01 | Z2Y9A03 |
作用功能用途：一般用于管路需要全开全关的作接通或者切断使用，不需作调节使用，楔式闸阀的特性是使用寿命长
使用行业分类：电力、石油、化工、冶金、钢铁、环保、食品、船舶、航天、生物科技
结构形式:
铝青铜手动闸阀有三种阀盖设计形式
*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可金属环连接.
种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可透焊连接.
第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
执行标准:
设计规范：JB/T 7746、API602
结构长度：JB/T 7746、工厂规范
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
产品标识：GB/T 12220、MSS SP25
供货规范：JB/T 7928
性能参数
| 试验项目 | 强度试验 | 密封试验 | 气密封试验 | 适用温度（℃） | 适用介质 |
| 1.6 | 2.4 | 1.73 | 0.6 | ≤425 | 海水、带有氯离子腐蚀性介质 |
| 2.5 | 3.8 | 2.75 | |||
| 4 | 6 | 4.4 | |||
| 6.4 | 9.6 | 7.04 | |||
| 10 | 15 | 11 | |||
| 16 | 24 | 17.6 | |||
| 800Lb | 21 | 15.4 | ≤200 |
| 零件名称 | 零部件材料 |
| 阀体、阀盖 | A105 |
| 闸板、阀瓣 | A105 |
| 阀杆 | A105 |
| 密封圈 | 金属环 |
| 填料 | 柔性石墨 |
| 垫片 | 18-8/柔性石墨 |
| 螺栓 | B8M |
| 公称通径 | 主要外形尺寸和连接尺寸 | |||||||
| L | d | S | L1 | T | L2 | H | D0 | |
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
| 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
| 25 | 120 | 23 | 34.5 | 12 | 1/1 | 19 | 197 | 150 |
| 32 | 120 | 28 | 43 | 14 | 1? | 21 | 201 | 166 |
| 40 | 135 | 36 | 49 | 15 | 1? | 21 | 227 | 180 |
| 50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
