奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z945X10Q-电动闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

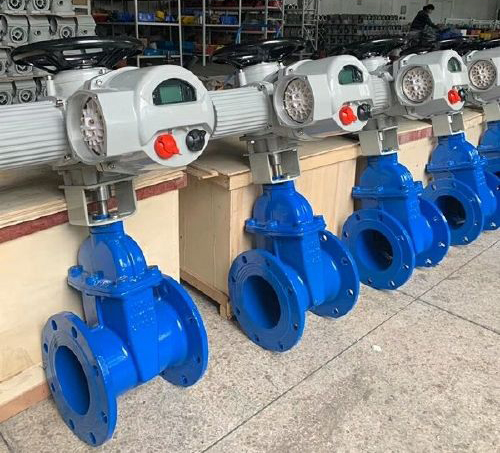

Z945X10Q-电动闸阀产品说明书资料介绍
Z945X10Q-电动闸阀公称通径DN50-DN1200，公称压力PN10-16，控制电压：AC380V，智能开关型，闸板采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。 利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果顾名思义，橡胶密封效果好使用寿命长，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
性能参数
执行标准：GB12234-89
连接方式：法兰连接
公称通径: DN50~DN1200mm ;
公称压力: PN10-16;
适用温度: 80℃;
阀体材质: QT450;
适用介质: 水;
发明特点
1 平底式阀座
传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、纸屑、杂物等淤泥积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象。而软密封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体通畅无阻。
2 整体包胶
阀门采用高品质的橡胶进行整体内，外包胶，国内的橡胶硫化技术使得硫化后的阀门能够保证精确的几何尺寸，且橡胶与球墨铸铁阀门接着牢靠，不易脱落及弹性记忆佳。
3 耐腐蚀
阀体采用粉体环氧树脂涂装，可防止阀体的腐蚀及生锈。并可用于污水系统。不易碎裂以往传统铸铁闸阀常因外物击中、碰撞或重叠而造成断裂等现象。由于本体改用球墨铸铁，此种情形已可大幅度减少。
4 三“O”型
由于阀杆采用三“O”型环密封圈设计。可减少开关时的摩擦阻力，大幅减少漏水现象及可以不停水施工更换密封圈。
5 有助生饮
由于阀体内部以无毒性环氧树脂涂装，闸阀的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象，可供生饮。
6 精铸阀体
阀体采用精密铸造，精确的几何尺寸使得阀体北部无需任何精加工即可保证阀门的密封性。
7 重量轻
本体采用球墨铸造制成，重量较传统闸阀重量减轻约百分之二十到百分之三十，方便维修方便。
执行标准
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
主要零件材料表
结构尺寸
尺寸图
安装注意事项
（1） 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2） 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3) 切断阀安装前，应先彻底清洗管道。
（4） 安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5） 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6） 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z945X10Q-电动闸阀产品，请您根据Z945X10Q-电动闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Z945X10Q-电动闸阀产品说明书资料介绍
Z945X10Q-电动闸阀公称通径DN50-DN1200，公称压力PN10-16，控制电压：AC380V，智能开关型，闸板采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。 利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果顾名思义，橡胶密封效果好使用寿命长，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
性能参数
执行标准：GB12234-89
连接方式：法兰连接
公称通径: DN50~DN1200mm ;
公称压力: PN10-16;
适用温度: 80℃;
阀体材质: QT450;
适用介质: 水;
发明特点
1 平底式阀座
传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、纸屑、杂物等淤泥积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象。而软密封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体通畅无阻。
2 整体包胶
阀门采用高品质的橡胶进行整体内，外包胶，国内的橡胶硫化技术使得硫化后的阀门能够保证精确的几何尺寸，且橡胶与球墨铸铁阀门接着牢靠，不易脱落及弹性记忆佳。
3 耐腐蚀
阀体采用粉体环氧树脂涂装，可防止阀体的腐蚀及生锈。并可用于污水系统。不易碎裂以往传统铸铁闸阀常因外物击中、碰撞或重叠而造成断裂等现象。由于本体改用球墨铸铁，此种情形已可大幅度减少。
4 三“O”型
由于阀杆采用三“O”型环密封圈设计。可减少开关时的摩擦阻力，大幅减少漏水现象及可以不停水施工更换密封圈。
5 有助生饮
由于阀体内部以无毒性环氧树脂涂装，闸阀的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象，可供生饮。
6 精铸阀体
阀体采用精密铸造，精确的几何尺寸使得阀体北部无需任何精加工即可保证阀门的密封性。
7 重量轻
本体采用球墨铸造制成，重量较传统闸阀重量减轻约百分之二十到百分之三十，方便维修方便。
执行标准
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
主要零件材料表
| 名 称 | 材 料 |
| 阀 体 | 灰 铸 铁、球 墨 铸 铁、铸 钢 |
| 闸 板 | 球 墨 铸 铁 外 覆 三 元 乙 丙 或 橡 胶 |
| 内 六 角 螺 栓 | 碳 化 处 理 |
| 密 封 圈 | 橡 胶 |
| 阀 盖 | 灰 铸 铁、球 墨 铸 铁、铸 钢 |
| 阀 杆 | 不 锈 钢 |
| “O” 形 密 封 圈 | 橡 胶 |
| 止 推 轴 承 | 锡 青 铜 |
| 螺 栓 | 不 锈 钢 |
| 压 盖 | 球 墨 铸 铁、铸 钢 |
| 防 尘 罩 | 橡 胶 |
| 手 轮 （传 动 帽） | 铸 铁 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| HA | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| HC | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 175 |
安装注意事项
（1） 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2） 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3) 切断阀安装前，应先彻底清洗管道。
（4） 安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5） 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6） 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
