奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z341H16 25-涡轮闸阀 相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

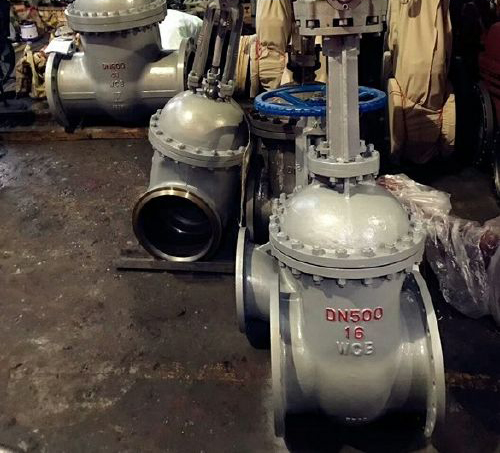

涡轮闸阀用于截断或接通石油、化工、水力、冶金、环保、火力电站各种系统的管路中的水、蒸汽、油品、等。
特点:
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢和硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准:
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79/HG20592
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
性能参数:
部件材质:
连接尺寸:
安装注事事项:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z341H16 25-涡轮闸阀 产品，请您根据Z341H16 25-涡轮闸阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
涡轮闸阀用于截断或接通石油、化工、水力、冶金、环保、火力电站各种系统的管路中的水、蒸汽、油品、等。
特点:
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢和硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准:
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79/HG20592
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
性能参数:
| 型号 | 公称压力 | 试验压力Test Pressure | 工作温度（℃） | 适用介质 | ||
| 强度（水）（Mpa） | 密封（水）空气（Mpa） | 低压密封空气（Mpa） | ||||
| Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 硝酸类 |
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸类 |
| Z41W-40P(R) | 4 | 6 | 4.4 | 0.6 | ≤200 | 硝酸类 |
| Z41W-64P(R) | 6.4 | 9.6 | 7 | 0.6 | ≤200 | 醋酸类 |
| 型号 | 材料 | |||
| 阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 | |
| Z41W-16P~25P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 本体材料 | 石棉石墨或柔性石墨 |
| Z41Y-16P~25P | 堆焊硬质合金 | |||
| Z41W-16R~25R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 本体材料 | |
| Z41Y-16R~25R | 堆焊硬质合金 | |||
| 公称通径DN | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
| L | 500 | 550 | 600 | 650 | 700 | 800 | 900 | 1000 | 1100 |
| Do | 640 | 640 | 640 | 640 | 640 | 640 | 640 | 720 | 720 |
| H | 1310 | 1468 | 1780 | 1880 | 2110 | 2410 | 2600 | 2860 | 3170 |
| 重量（kg） | 505 | 675 | 950 | 1300 | 1530 | 2140 | 3275 | 3920 | 4450 |
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向 符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
