产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z941H16C-智能电动开关楔式闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

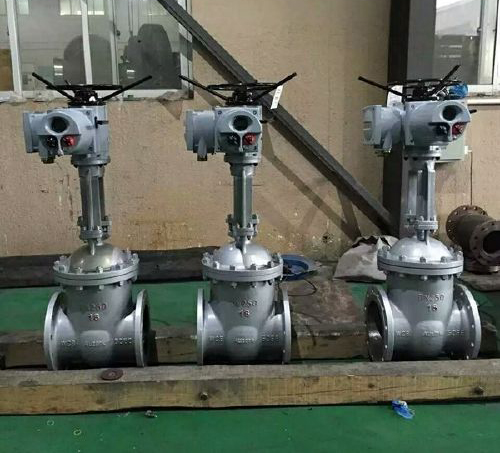

Z941H16C-智能电动开关楔式闸阀产品说明书资料介绍
Z941H16C-智能电动开关楔式闸阀区别于普通开关型电动执行器智能型的可以自身实现远程/就地控制 无须加装控制箱，操作面板处可以显示阀位状态。启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性。订货时请提供电压 使用介质 温度 阀前 阀后压力
用途:
作用功能用途：一般用于管路需要全开全关的作接通或者切断使用，不需作调节使用，楔式闸阀的特性是使用寿命长
使用行业分类：电力、石油、化工、冶金、钢铁、环保、食品、船舶、航天、生物科技
结构特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢或者硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、电动装置可选择普通使用开关型的也可以选智能控制开关型的
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
外形连接尺寸
外形图:
安装使用注意事项:
1、电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
2、电动闸阀通常法兰连接，特殊场合也有用焊接连接的。
3、对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4、电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
5、电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
6、初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开至中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法厂家),方可正常运行。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z941H16C-智能电动开关楔式闸阀产品，请您根据Z941H16C-智能电动开关楔式闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Z941H16C-智能电动开关楔式闸阀产品说明书资料介绍
Z941H16C-智能电动开关楔式闸阀区别于普通开关型电动执行器智能型的可以自身实现远程/就地控制 无须加装控制箱，操作面板处可以显示阀位状态。启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性。订货时请提供电压 使用介质 温度 阀前 阀后压力
用途:
作用功能用途：一般用于管路需要全开全关的作接通或者切断使用，不需作调节使用，楔式闸阀的特性是使用寿命长
使用行业分类：电力、石油、化工、冶金、钢铁、环保、食品、船舶、航天、生物科技
结构特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面不锈钢或者硬质合金，使用寿命长
3、柔性石墨填料、密封可靠，操作轻便灵活
4、电动装置可选择普通使用开关型的也可以选智能控制开关型的
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
外形连接尺寸
| 公称压力PN(MPa) | 公称通径DN(mm) | 标准值 | 参考值 | 电装型号 | ||||||||||
| L | D | D1 | D2 | D6 | b | f | f1 | Z-φd | L1 | H | 质量(kg) | |||
| 1.6 | 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 678 | 90 | DZWl0A | ||
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 693 | 96 | DZWl5A | |||
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 755 | 108 | DZW20A | |||
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 820 | 126 | DZW20A | |||
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 994 | 199 | DZW20A | |||
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 590 | 1138 | 254 | DZW30A | |||
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1409 | ?310 | DZW45A | |||
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 810 | 1588 | 391 | DZW60 | |||
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 830 | 1755 | 729 | DZW90 | |||
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 830 | 1902 | 992 | DZWl20 | |||
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 870 | 214l | 1168 | DZWl80 | |||
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 870 | 2276 | 1222 | DZW250 | |||
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 870 | 2474 | 1376 | DZW250 | |||
安装使用注意事项:
1、电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
2、电动闸阀通常法兰连接，特殊场合也有用焊接连接的。
3、对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4、电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
5、电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
6、初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开至中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法厂家),方可正常运行。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z941H16C-智能电动开关楔式闸阀产品，请您根据Z941H16C-智能电动开关楔式闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
