奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J61H40 63-焊接截止阀 相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

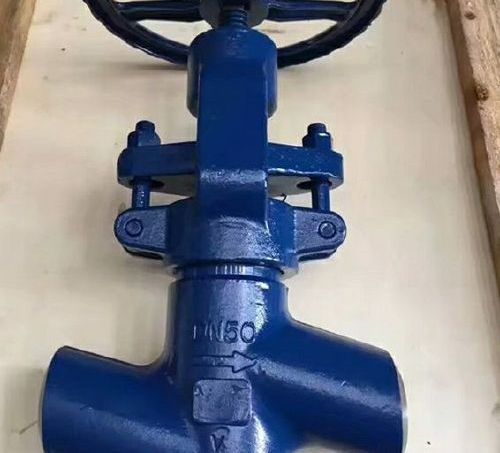

焊接截止阀又叫锅炉低压蒸汽入口阀 罐前伴热蒸汽入口手动阀 罐前伴热蒸汽出口手动阀 蒸汽吹灰进口母管手动阀 蒸汽吹灰出口母管手动阀 ，接管尺寸按标准做，手动开关，直通截止式结构，阀芯锥面密封，BW对焊连接（焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸），公称压力PN4.0 6.3MPa，公称通径DN15-DN50，阀体材质A105适用温度≤425℃，阀体材质12CrMoV适用温度≤570℃，阀体材质F91适用温度≤670℃，阀芯阀座密封面材质堆焊STL合金
特点
启闭件（阀瓣）沿阀体密封面轴线升降运动的阀门，阀杆开启与关闭行程相对较短，而且具有非常用可靠的开通和切断功能
合金钢阀门具有耐高温，耐高压的特点。
密封面有易磨损、擦伤、密封性能好，使用寿命长。
结构紧凑，启闭性好、高度小、维护方便。
连接焊接式结构连接处不易泄漏。
执行标准
部件材料
外形连接尺寸
：
安装注意事项注：手动截止阀安装时首先注意的是截止阀有流向限制，不是双向阀一定在安装时留意，高温高压焊接的截止阀安装后一定进行焊后热处理。
1、电动气动截止阀吊装时应注意不要碰伤电动气动元件造成无法正常使用。
2、安装前检查阀内有无异物，如果有安排清理干净安装。
3、久置的阀门应该进行水压或者气压试验后安装使用。
4、放置半年或者更久时间的阀门应该更换密封填料以免影响密封。
5、焊接截止阀焊接完成后检测焊口处有无夹渣沙眼等缺陷，有条件进行拍片处理检测，焊后一定要热处理。
6、焊好后需要进行水压试验后才可以正常开机使用。
7、使用一段时间后开关阀门检测填料密封，如有损坏及时更换。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J61H40 63-焊接截止阀 产品，请您根据J61H40 63-焊接截止阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
焊接截止阀又叫锅炉低压蒸汽入口阀 罐前伴热蒸汽入口手动阀 罐前伴热蒸汽出口手动阀 蒸汽吹灰进口母管手动阀 蒸汽吹灰出口母管手动阀 ，接管尺寸按标准做，手动开关，直通截止式结构，阀芯锥面密封，BW对焊连接（焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸），公称压力PN4.0 6.3MPa，公称通径DN15-DN50，阀体材质A105适用温度≤425℃，阀体材质12CrMoV适用温度≤570℃，阀体材质F91适用温度≤670℃，阀芯阀座密封面材质堆焊STL合金
特点
启闭件（阀瓣）沿阀体密封面轴线升降运动的阀门，阀杆开启与关闭行程相对较短，而且具有非常用可靠的开通和切断功能
合金钢阀门具有耐高温，耐高压的特点。
密封面有易磨损、擦伤、密封性能好，使用寿命长。
结构紧凑，启闭性好、高度小、维护方便。
连接焊接式结构连接处不易泄漏。
执行标准
| 产品规范 | 设计规范 | 结构长度 | 压力温度等级： | 试验与检验 |
| JB/T3595-2002、 | E101JB/T3595-2002、GB/T12221-2005 | E101JB/T3595-2002 | JB/T3595-2002 | |
| E101、DL/T531 |
| 零件名称 | 材料 | 材料 | 材料 |
| 阀体 | WCB | ZG20CrMoV | ZG15Cr1Mo1V |
| 支架 | WCB | WCB | WCB |
| 阀杆 | 2Cr13 | 38CrMoAL | 25Cr2MoVA |
| 阀瓣（阀芯） | A105 | 12CrMoV | 12Cr1MoV |
| 四开环 | 38CrMoAL | 38CrMoAL | 38CrMoAL |
| 自密封垫 | 不锈钢缠绕垫 | ||
| 公称通径 | 主要外形尺寸和连接尺寸(mm) | |||||
| L | D1 | D2 | D3 | α | H | |
| J61 | H | PN100、PN200、PN250、PN320 P54100V、P54140V、P54170V | ||||
| Y | ||||||
| 15 | 150 | 17 | 36 | / | 37.5° | 518 |
| 20 | 135 170 | 22 | 42 | / | 37.5° | 518 |
| 25 | 135 170 | 26 | 42 | / | 37.5° | 518 |
| 32 | 170 180 | 31 | 44 | / | 37.5° | 560 |
| 40 | 230 | 38 | 60 | / | 37.5° | 545 |
| 50（1） | 250 | 50 | 82 | / | 32° | 728 |
| 50（2） | 320 350 | 50 | 82 | / | 32° | 748 |
安装注意事项注：手动截止阀安装时首先注意的是截止阀有流向限制，不是双向阀一定在安装时留意，高温高压焊接的截止阀安装后一定进行焊后热处理。
1、电动气动截止阀吊装时应注意不要碰伤电动气动元件造成无法正常使用。
2、安装前检查阀内有无异物，如果有安排清理干净安装。
3、久置的阀门应该进行水压或者气压试验后安装使用。
4、放置半年或者更久时间的阀门应该更换密封填料以免影响密封。
5、焊接截止阀焊接完成后检测焊口处有无夹渣沙眼等缺陷，有条件进行拍片处理检测，焊后一定要热处理。
6、焊好后需要进行水压试验后才可以正常开机使用。
7、使用一段时间后开关阀门检测填料密封，如有损坏及时更换。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J61H40 63-焊接截止阀 产品，请您根据J61H40 63-焊接截止阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
