奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J61YP57 250V-截止阀 相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

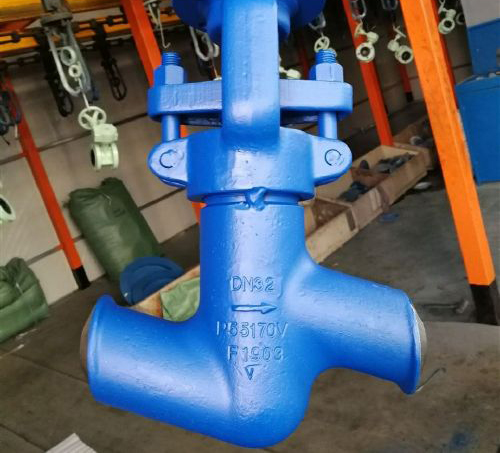

截止阀产品说明书资料介绍
截止阀结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。主要适用于火力电站各种系统的管路上，疏水和排气使用。
直通截止式结构，阀芯锥面密封，BW对焊连接（焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸），阀芯阀座密封面材质堆焊STL合金，制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定，结构长度按E101的规定或按用户提供尺寸。
结构特点
启闭件（阀瓣）沿阀体密封面轴线升降运动的阀门，阀杆开启与关闭行程相对较短，而且具有非常用可靠的开通和切断功能
合金钢阀门具有耐高温，耐高压的特点。
密封面有易磨损、擦伤、密封性能好，使用寿命长。
结构紧凑，启闭性好、高度小、维护方便。
连接采用焊接式结构连接处不易泄漏。
结构原理
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
执行标准
性能参数
主要零件材料
外形连接尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J61YP57 250V-截止阀 产品，请您根据J61YP57 250V-截止阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
截止阀产品说明书资料介绍
截止阀结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。主要适用于火力电站各种系统的管路上，疏水和排气使用。
直通截止式结构，阀芯锥面密封，BW对焊连接（焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸），阀芯阀座密封面材质堆焊STL合金，制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定，结构长度按E101的规定或按用户提供尺寸。
结构特点
启闭件（阀瓣）沿阀体密封面轴线升降运动的阀门，阀杆开启与关闭行程相对较短，而且具有非常用可靠的开通和切断功能
合金钢阀门具有耐高温，耐高压的特点。
密封面有易磨损、擦伤、密封性能好，使用寿命长。
结构紧凑，启闭性好、高度小、维护方便。
连接采用焊接式结构连接处不易泄漏。
结构原理
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
执行标准
| 产品规范 | 设计规范 | 结构长度 | 压力温度等级： | 试验与检验 |
| JB/T3595-2002、 | E101\JB/T3595-2002、GB/T12221-2005 | E101\JB/T3595-2002 | JB/T3595-2002 | |
| E101、DL/T531 |
| 产品型号 | 公称压力PN(MPa) | 试验压力 (MPa) | 试验压力 (MPa) | 适用温度(℃) | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J61H/Y-100 | 10 | 15 | 11 | ≤450 | 水、蒸汽、油品 | |||
| J61H/Y-200 | 20 | 30 | 22 | |||||
| J61H/Y-250 | 25 | 37.5 | 27.5 | |||||
| J61H/Y-320 | 32 | 48 | 36 | |||||
| J61Y-P54/100V | 30 | 22 | 10 | ≤540 | 蒸汽 | |||
| J61Y-P54/140V | 38 | 28 | 14 | |||||
| J61Y-P54/70V | 48 | 36 | 17 | |||||
| J61Y-P55/100V | 38 | 28 | 10 | ≤550 | ||||
| J61Y-P55/140V | 48 | 36 | 14 | |||||
| J61Y-P55/170V | 53 | 39 | 17 | |||||
| J61Y-P57/1OOV | 48 | 36 | 10 | ≤570 | ||||
| J61Y-P57/140V | 55 | 40 | 14 | |||||
| J61Y-P57/170V | 60 | 44 | 17 | |||||
| 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 |
| J61H型 | 25 | 25 | 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 |
| WCB | 40Cr | 铬钼铝钢氮化 | ||||||
| J61Y型 | 25 | 25 | 铬不锈钢 | 25 | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 |
| WCB | 40Cr | 铬钼铝钢氮化 | ||||||
| J61Y-P54型 | ZG20CrMoV 12Cr1M01V | 12Cr1M01V | 20Cr1M01V | 12Cr1M01V | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 |
| 25Cr2M01V | ||||||||
| J61Y-P55型 | ZG15CrMoV 12Cr1M01V | 12Cr1M01V | 20Cr1M01V | 12Cr1M01V | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 |
| 25Cr2M01V | ||||||||
| J61Y-P57型 | ZG15CrMOV 12Cr1M01V | 12Cr1M01V | 20Cr1M01V | 12Cr1M01V | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 |
| 25Cr2M01V |
| 公称通径 | 主要外形尺寸和连接尺寸(mm) | |||||
| L | D1 | D2 | D3 | α | H | |
| J61 | H | PN100、PN200、PN250、PN320 P54100V、P54140V、P54170V | ||||
| Y | ||||||
| 15 | 150 | 17 | 36 | / | 37.5° | 518 |
| 20 | 135 170 | 22 | 42 | / | 37.5° | 518 |
| 25 | 135 170 | 26 | 42 | / | 37.5° | 518 |
| 32 | 170 180 | 31 | 44 | / | 37.5° | 560 |
| 40 | 230 | 38 | 60 | / | 37.5° | 545 |
| 50（1） | 250 | 50 | 82 | / | 32° | 728 |
| 50（2） | 320 350 | 50 | 82 | / | 32° | 748 |
| 65 | 370 260 | 69 | 100 | 110 | 32° | 829 |
| 80 | 400 430 470 | 84 | 108 | 130 | 32° | 898 |
| 100 | 455 560 | 107 | 144 | 165 | 32° | 913 |
| 125 | 600 | 124 | 170 | 184 | 32° | 1182 |
| 150 | 700 | 146 | 180 | 212 | 32° | 1278 |
