奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J41H10K-截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

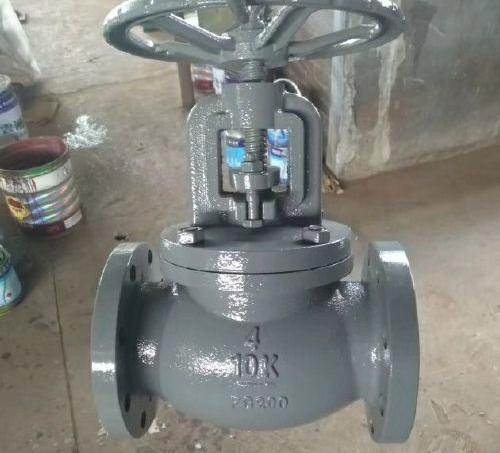

J41H10K-截止阀阀体材质FC200球墨铸铁，法兰连接的直通式J41H10K-截止阀，手动开关，密封面Cr13系列不锈钢，设计压力S10K，适用温度：≤180℃，适用介质：水、蒸汽、油品，广泛应用于石化、冶金、化工、电站、制药等行业。截断或接通调节管路介质。
特点
1、美标J41H10K-截止阀结构合理、密封可靠
2、密封面堆焊Co基硬质合金，使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
5、阀芯可根据需要做承切断型和调节型。
执行标准
设计规范标准： BS1873
结构长度标准： ASME B16.10
法兰连接标准： ASME B16.5
对焊端连接标准：ASME B16.25
试验与检验标准：API 598
试验压力
零件材料
外形尺寸
：
安装注意事项
1、电动气动J41H10K-截止阀吊装时应注意不要碰伤电动气动元件造成无法正常使用。
2、安装前检查阀内有无异物，如果有安排清理干净安装。
3、久置的阀门应该进行水压或者气压试验后安装使用。
4、放置半年或者更久时间的阀门应该更换密封填料以免影响密封。
5、焊接J41H10K-截止阀焊接完成后检测焊口处有无夹渣沙眼等缺陷，有条件进行拍片处理检测，焊后一定要热处理。
6、焊好后需要进行水压试验后才可以正常开机使用。
7、使用一段时间后开关阀门检测填料密封，如有损坏及时更换。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J41H10K-截止阀产品，请您根据J41H10K-截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
J41H10K-截止阀阀体材质FC200球墨铸铁，法兰连接的直通式J41H10K-截止阀，手动开关，密封面Cr13系列不锈钢，设计压力S10K，适用温度：≤180℃，适用介质：水、蒸汽、油品，广泛应用于石化、冶金、化工、电站、制药等行业。截断或接通调节管路介质。
特点
1、美标J41H10K-截止阀结构合理、密封可靠
2、密封面堆焊Co基硬质合金，使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
5、阀芯可根据需要做承切断型和调节型。
执行标准
设计规范标准： BS1873
结构长度标准： ASME B16.10
法兰连接标准： ASME B16.5
对焊端连接标准：ASME B16.25
试验与检验标准：API 598
试验压力
| 公称压力PN(Lb) | 强度试验 | 气密封试验 | 气密封试验 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
| 300 | 7.7 | 1110 | 5.7 | 815 | ||
| 600 | 15.3 | 2220 | 11.3 | 1630 | ||
| 900 | 23 | 3330 | 17 | 2445 | ||
| 1500 | 38.4 | 5560 | 28.2 | 4080 | ||
| 2500 | 64 | 9255 | 47 | 6790 | ||
| 体、盖 | 阀杆 | 密封面 | 垫片（环） | 填料 | 工作温度 | 适用介质 |
| FC200 | FC200 | FC200 | 增强柔性石墨 | 柔性石墨 | ≤180 | 水、蒸汽 |
| DN | S10K凸面法兰（RF)主要尺寸（mm） | 重量 | ||||||||
| mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | |
| 15 | 1月2日 | 108 | 89 | 60.5 | 35 | 11.2 | 4/16 | 241 | 100 | 6.9 |
| 20 | 3月4日 | 117 | 98 | 69.9 | 43 | 12.7 | 4/16 | 241 | 100 | 9.8 |
| 25 | 1 | 127 | 108 | 79.2 | 51 | 14.2 | 4/16 | 242 | 125 | 13.5 |
| 32 | 11月4日 | 140 | 117 | 89 | 63 | 16 | 4/16 | 280 | 160 | 19.5 |
| 40 | 11月2日 | 165 | 127 | 98.6 | 73 | 17.5 | 4/16 | 286 | 160 | 28.5 |
| 50 | 2 | 203 | 152 | 120.7 | 92 | 19 | 4/19 | 368 | 200 | 18 |
| 65 | 2月21日 | 216 | 178 | 139.7 | 105 | 22.4 | 4/19 | 387 | 200 | 30 |
| 80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4/19 | 411 | 250 | 41 |
| 100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 4/19 | 454 | 250 | 64 |
| 125 | 5 | 356 | 254 | 216 | 186 | 24 | 8-22.5 | 455 | 350 | 86 |
| 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-22.5 | 541 | 350 | 113 |
| 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-22.5 | 651 | 450 | 178 |
| 250 | 10 | 622 | 406 | 362 | 324 | 30.2 | 12-25.4 | 800 | 450 | 270 |
| 300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-25.4 | 1231 | 600 | 350 |
| 350 | 14 | 787 | 533 | 476.3 | 413 | 35 | 12月29日 | 1450 | 600 | 460 |
| 400 | 16 | 914 | 597 | 539.8 | 470 | 36.6 | 26-29 | 1645 | 600 | 590 |
安装注意事项
1、电动气动J41H10K-截止阀吊装时应注意不要碰伤电动气动元件造成无法正常使用。
2、安装前检查阀内有无异物，如果有安排清理干净安装。
3、久置的阀门应该进行水压或者气压试验后安装使用。
4、放置半年或者更久时间的阀门应该更换密封填料以免影响密封。
5、焊接J41H10K-截止阀焊接完成后检测焊口处有无夹渣沙眼等缺陷，有条件进行拍片处理检测，焊后一定要热处理。
6、焊好后需要进行水压试验后才可以正常开机使用。
7、使用一段时间后开关阀门检测填料密封，如有损坏及时更换。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J41H10K-截止阀产品，请您根据J41H10K-截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
