奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J961Y100-电动高压截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

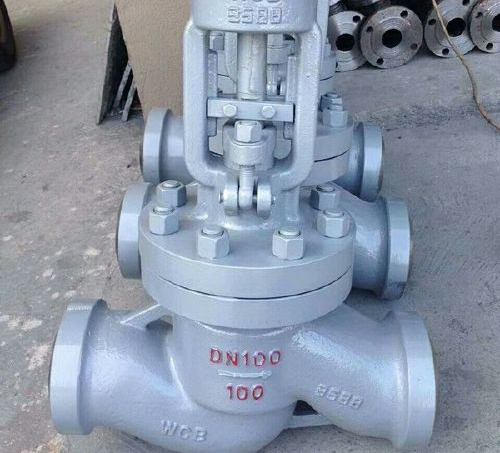

J961Y100-电动高压截止阀直通式结构，对焊连接，阀体材质WCB可以用于电厂蒸汽管道425℃使用，密封面材质是STL合金不易磨损、擦伤、密封性能好、寿命长，结构紧凑、启闭性好、高度小、维修方便。广泛用于石油、化工、水力、火力电站各种系统的管路中，做开关切断或接通管路介质使用。
设计结构特点
高压截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分高压截止阀的阀座和阀瓣比较容易修理，或更换密封元件时无需把整个阀门从管线上拆下来，所以这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此高压截止阀的流动阻力较高于其它阀门。
结构特点
1、支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
2、阀瓣、阀座的密封面司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3、高压焊接式电站截止阀阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
执行标准
设计与制造：JB/T3595 DL/T531
结构长度：JB2766 GB/T15188.1
压力-温度：JB/T3595
试验-检验：JB/T9092
性能参数
零件材料
外形连接尺寸
安装注意事项
1、截止阀是有流向的阀门，安装时一定要注意流向，不要装反了。
2、安装时用光谱仪检测阀体材质是否满足高温使用工况。
3、检查电动连接盘尺寸是否匹配。
4、阀门到现场首先把电动执行器安装到阀门上，调试开关行程。
5、安装调试后检测阀门密封效果，关闭阀门后用红外线检测阀后段温度，正常值内证明阀门密封有效。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J961Y100-电动高压截止阀产品，请您根据J961Y100-电动高压截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
J961Y100-电动高压截止阀直通式结构，对焊连接，阀体材质WCB可以用于电厂蒸汽管道425℃使用，密封面材质是STL合金不易磨损、擦伤、密封性能好、寿命长，结构紧凑、启闭性好、高度小、维修方便。广泛用于石油、化工、水力、火力电站各种系统的管路中，做开关切断或接通管路介质使用。
设计结构特点
高压截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分高压截止阀的阀座和阀瓣比较容易修理，或更换密封元件时无需把整个阀门从管线上拆下来，所以这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此高压截止阀的流动阻力较高于其它阀门。
结构特点
1、支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
2、阀瓣、阀座的密封面司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3、高压焊接式电站截止阀阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
执行标准
设计与制造：JB/T3595 DL/T531
结构长度：JB2766 GB/T15188.1
压力-温度：JB/T3595
试验-检验：JB/T9092
性能参数
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
| J961H-100C | 100 | 10 | ≤425 | 水、蒸汽、油品 |
| J961H-160C | 160 | 16 | ≤425 | 水、蒸汽、油品 |
| 零件材料 | 材料牌号 | ||
| 阀体 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 阀盖 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 阀瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
| 阀杆 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
| 阀座 | 25 + STL | 304 | 304 |
| 密封环 ( 垫 片 ) | 增强柔性石墨 / 软钢 | ||
| 填料 | 增强柔性石墨 | ||
| 阀 杆 螺 母 | ZCuAl10Fe3 / D2 | ||
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
| 10 | 170 | 100 | 70 | 50 | 20 | 4×ø14 | - | 100 | 5.7 |
| 15 | 170 | 105 | 75 | 55 | 20 | 4×ø14 | 195 | 120 | 10 |
| 20 | 190 | 125 | 90 | 68 | 22 | 4×ø18 | 228 | 120 | 13.5 |
| 25 | 210 | 135 | 100 | 78 | 24 | 4×ø18 | 250 | 160 | 14 |
| 32 | 230 | 150 | 110 | 82 | 24 | 4×ø23 | 326 | 200 | 14.3 |
| 40 | 260 | 165 | 125 | 95 | 26 | 4×ø23 | 359 | 240 | 29.5 |
| 50 | 300 | 195 | 145 | 112 | 28 | 4×ø25 | 414 | 280 | 48.5 |
| 65 | 340 | 220 | 170 | 138 | 32 | 8×ø25 | 434 | 320 | 65 |
| 80 | 380 | 230 | 180 | 148 | 34 | 8×ø25 | 547 | 400 | 92 |
| 100 | 430 | 265 | 210 | 172 | 38 | 8×ø30 | 621 | 450 | 107 |
| 125 | 500 | 310 | 250 | 210 | 42 | 8×ø34 | - | - | - |
| 150 | 550 | 350 | 290 | 250 | 46 | 12×ø34 | 840 | - | 310 |
| 200 | 650 | 430 | 360 | 312 | 54 | 12×ø41 | 925 | - | 590 |
| 250 | 775 | 500 | 430 | 382 | 60 | 12×ø41 | 1015 | - | 850 |
| 300 | 900 | 585 | 500 | 442 | 70 | 12×ø48 | 1200 | - | 1040 |
1、截止阀是有流向的阀门，安装时一定要注意流向，不要装反了。
2、安装时用光谱仪检测阀体材质是否满足高温使用工况。
3、检查电动连接盘尺寸是否匹配。
4、阀门到现场首先把电动执行器安装到阀门上，调试开关行程。
5、安装调试后检测阀门密封效果，关闭阀门后用红外线检测阀后段温度，正常值内证明阀门密封有效。
