奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J1A1A03-焊接截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

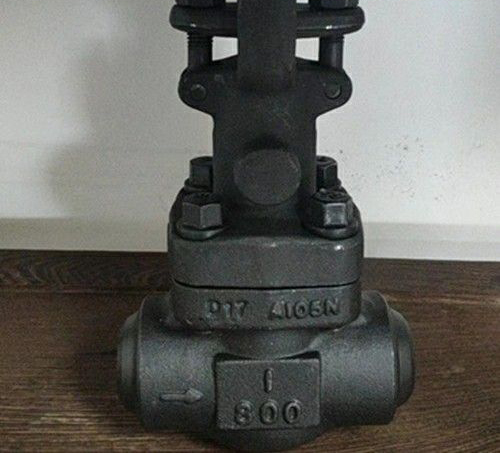

J1A1A03-焊接截止阀手动开关，阀整体A105碳钢制造，直通式设计结构，C13系列不锈钢堆焊密封面，阀芯节流型、针型、球型，SW承插焊/BW对焊连接，公称压力PN63公斤，公称通径DN10-DN50，阀体材质A105适用于425℃以下各种水、蒸汽、油品等。
型号编制说明
结构特点
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型。
执行标准
设计与制造：ASME B16.34，JB/T3595，E101
连接端： BW,SW
承插焊端：ASME B16.11
设计与制造符合API602 BS5352和ASME B16.34
检验与测试按API 598
标记按MSS-SP-25
零件材料
注意:客户需求的其他材质也可.密封面材料配对客户内件代号决定CS=碳钢;AS=合金钢;SS=不锈钢性能参数
外形尺寸
：
安装注意事项
1、电动气动截止阀吊装时应注意不要碰伤电动气动元件造成无法正常使用。
2、安装前检查阀内有无异物，如果有安排清理干净安装。
3、久置的阀门应该进行水压或者气压试验后安装使用。
4、放置半年或者更久时间的阀门应该更换密封填料以免影响密封。
5、J1A1A03-焊接截止阀焊接完成后检测焊口处有无夹渣沙眼等缺陷，有条件进行拍片处理检测，焊后一定要热处理。
6、焊好后需要进行水压试验后才可以正常开机使用。
7、使用一段时间后开关阀门检测填料密封，如有损坏及时更换。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J1A1A03-焊接截止阀产品，请您根据J1A1A03-焊接截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
J1A1A03-焊接截止阀手动开关，阀整体A105碳钢制造，直通式设计结构，C13系列不锈钢堆焊密封面，阀芯节流型、针型、球型，SW承插焊/BW对焊连接，公称压力PN63公斤，公称通径DN10-DN50，阀体材质A105适用于425℃以下各种水、蒸汽、油品等。
型号编制说明
| J1H1A03 | J1L1A03 | |
| J1A1B01 | J1H1B01 | J1L3A03 |
| J1A3A03 | J1H3A03 | J1L5A03 |
| J1A3B01 | J1H3B01 | J1L6A03 |
| J1A5A03 | J1H5A03 | J1L7A03 |
| J1A5B01 | J1H5B01 | J1L8A03 |
| J1A6A03 | J1H6A03 | J1L9A03 |
| J1A6B01 | J1H6B01 | J1Y1A03 |
| J1A7A03 | J1H7A03 | J1Y3A03 |
| J1A7B01 | J1H7B01 | J1Y5A03 |
| J1A8A03 | J1H8A03 | J1Y6A03 |
| J1A8B01 | J1H8B01 | J1Y7A03 |
| J1A9A03 | J1H9A03 | J1Y8A03 |
| J1A9B01 | J1H9B01 | J1Y9A03 |
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型。
执行标准
设计与制造：ASME B16.34，JB/T3595，E101
连接端： BW,SW
承插焊端：ASME B16.11
设计与制造符合API602 BS5352和ASME B16.34
检验与测试按API 598
标记按MSS-SP-25
零件材料
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀板 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 5 | 阀盖 | A105 | A276 304 | A182F304(L) | A182F316(L) |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 填料 | 柔性石墨 | PTFE | ||
| 8 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
| 9 | 填料压板 | A216WCB | A351CF8 | ||
| 10 | 手轮 | A197 | |||
| 11 | 铭牌 | SS | |||
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 13 | 阀杆螺母 | A276410 | |||
| 14 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 15 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 16 | 销钉 | 柔性石墨 | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
| 产品型号 | 公称压力PN | 试验压力 | 工作压力 | 工作温度（℃） | 适用介质 | |||||
| 壳体强度 | 密封 | |||||||||
| Z61 | H | -63 | 63 | 100 | 0.6 | 63 | ≤425 | 水 蒸汽 油品 | ||
| Y | ||||||||||
| H | - | |||||||||
| Y | ||||||||||
| H | - | |||||||||
| Y | ||||||||||
| H | - | |||||||||
| Y | ||||||||||
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H(开) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6 | 7.5 | 11.4 | 14.6 |
| 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |
安装注意事项
1、电动气动截止阀吊装时应注意不要碰伤电动气动元件造成无法正常使用。
2、安装前检查阀内有无异物，如果有安排清理干净安装。
3、久置的阀门应该进行水压或者气压试验后安装使用。
4、放置半年或者更久时间的阀门应该更换密封填料以免影响密封。
5、J1A1A03-焊接截止阀焊接完成后检测焊口处有无夹渣沙眼等缺陷，有条件进行拍片处理检测，焊后一定要热处理。
6、焊好后需要进行水压试验后才可以正常开机使用。
7、使用一段时间后开关阀门检测填料密封，如有损坏及时更换。
