奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J41H16-低压蒸汽截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

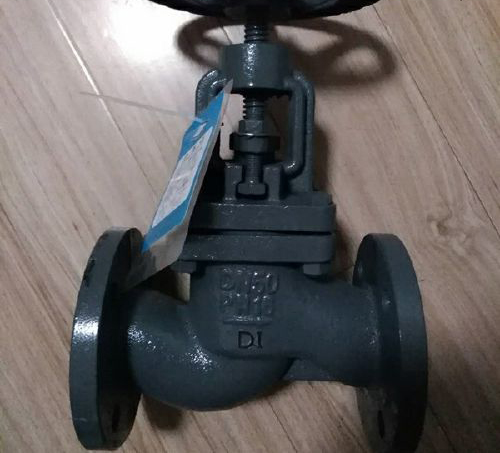

J41H16-低压蒸汽截止阀手动开关，球墨铸铁材质，可以用于≤250℃蒸汽介质，法兰连接的直通式截止阀，密封阀座Cr13系列不锈钢，使用介质：水、蒸汽、油品等。广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。操作方式有：手动、齿轮传动、电动、气动等。
广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。操作方式有：手动、齿轮传动、电动、气动等。
结构原理：
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的 线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座 线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
特点:
1、结构比闸阀简单，制造与维修都较方便
2、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
3、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
执行标准:
压力测试:
外形结构尺寸:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J41H16-低压蒸汽截止阀产品，请您根据J41H16-低压蒸汽截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
J41H16-低压蒸汽截止阀手动开关，球墨铸铁材质，可以用于≤250℃蒸汽介质，法兰连接的直通式截止阀，密封阀座Cr13系列不锈钢，使用介质：水、蒸汽、油品等。广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。操作方式有：手动、齿轮传动、电动、气动等。
广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。操作方式有：手动、齿轮传动、电动、气动等。
结构原理：
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的 线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座 线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
特点:
1、结构比闸阀简单，制造与维修都较方便
2、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
3、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
执行标准:
| 设计与制造 | GB/T12235 | |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材 料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标 志 | GB/T12220 | |
| 供 货 | JB/T7928 | |
| 公称压力 | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
| 强度试验 | 2.4 | 3.8 | 6 | 9.6 | 15 | 24 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11 | 18 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11 | 18 |
| 气密封试验 | 0.4-0.7 | |||||
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 14 | 4×ø14 | 198 | 120 | 5 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×ø14 | 200 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4×ø14 | 243 | 140 | 7.3 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4×ø14 | 253 | 160 | 8 |
| 32 | 180 | 135 | 100 | 78 | 15 | 4×ø18 | 280 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4×ø18 | 312 | 200 | 16 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4×ø18 | 321 | 200 | 16 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4×ø18 | 325 | 240 | 22 |
| 80 | 310 | 195 | 160 | 135 | 20 | 4×ø18 | 355 | 240 | 31 |
| 100 | 350 | 215 | 180 | 155 | 20 | 4×ø18 | 415 | 280 | 45 |
| 125 | 400 | 245 | 210 | 185 | 22 | 4×ø18 | 460 | 320 | 80 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8×ø23 | 510 | 360 | 97 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12×ø23 | 590 | 360 | 169 |
