奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多PQ940H10-全通经偏心半球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
PQ940H10-全通经偏心半球阀产品说明书资料介绍：

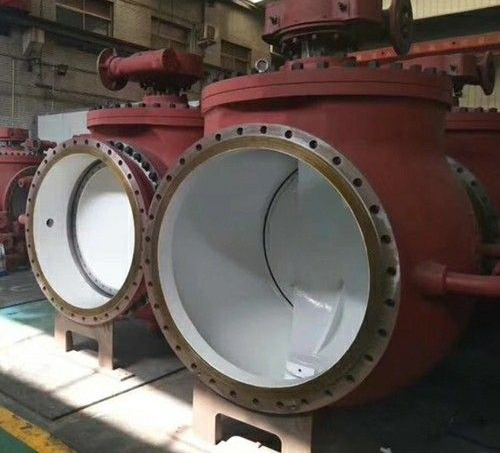

PQ940H10-全通经偏心半球阀由阀体、偏心轴、阀盖、球冠、轴套、阀座等主要部件组成，阀体材质可选QT450/WCB材质，法兰连接，驱动方式：电动，公称压力PN6-10，公称通经DN200-DN2400，使用介质：水，温度范围：≤150℃，密封面堆焊不锈钢材质耐腐蚀使用寿命长，偏心结构设计启闭无摩擦密封效果好。在水利发电站、自来水厂、水库等给排水管路得到广泛用于作接通切断阀使用。
PQ940H10-全通经偏心半球阀相比普通的相同规格偏心半球阀流量要大
上装式的优点
在管线上出现故障需要修理时，不必从管线上拆卸阀门，只须拆掉中法兰螺栓和螺母，将阀盖和阀杆组合件一起从阀体中取下来，然后取出球体和阀座组合件。即可在线修理球体和阀座。这种维修节省了时间，将生产中的损失降到低点。
结构原理
利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封性能。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。
执行标准
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
性能参数
连接尺寸
结构尺寸图
订货注意事项
1、产品型号
2、规格尺寸
3、产品材质
4、使用介质
5、介质温度
6、使用压力
7、新管道安装还是老管道更换使用
8、是否需要配套连接附件
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的PQ940H10-全通经偏心半球阀产品，请您根据PQ940H10-全通经偏心半球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
PQ940H10-全通经偏心半球阀产品说明书资料介绍：
PQ940H10-全通经偏心半球阀由阀体、偏心轴、阀盖、球冠、轴套、阀座等主要部件组成，阀体材质可选QT450/WCB材质，法兰连接，驱动方式：电动，公称压力PN6-10，公称通经DN200-DN2400，使用介质：水，温度范围：≤150℃，密封面堆焊不锈钢材质耐腐蚀使用寿命长，偏心结构设计启闭无摩擦密封效果好。在水利发电站、自来水厂、水库等给排水管路得到广泛用于作接通切断阀使用。
PQ940H10-全通经偏心半球阀相比普通的相同规格偏心半球阀流量要大
上装式的优点
在管线上出现故障需要修理时，不必从管线上拆卸阀门，只须拆掉中法兰螺栓和螺母，将阀盖和阀杆组合件一起从阀体中取下来，然后取出球体和阀座组合件。即可在线修理球体和阀座。这种维修节省了时间，将生产中的损失降到低点。
结构原理
利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封性能。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。
执行标准
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
性能参数
| 材料性能 | 材料代号 | |||||
| WCB | 304 | 316 | 304L | 316L | 321 | |
| ZG230 | 0Cr18Ni9（CF8） | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | ZG7Cr18Ni9T | |
| （CF8M） | （CF3） | （CF3M） | （F347） | |||
| 适用介质 | 水、油品、蒸汽 | 硝酸类 | 醋酸类 | 强氧化介质 | 尿素等腐蚀介质 | 硝酸类 |
| 测试范围 Mpa | ||||||
| 项目 | 公称压力 | 壳体压力试验 | 密封测试 | 上密封测试 | 低压密封测试 | 探伤测试 |
| 试验介质 | 水 Mpa | 水 Mpa | 水 Mpa | 气 Mpa | GB/T6440-1992 | |
| 时间 | （S） | 120 | 60 | 60 | 0.5~0.6 | |
| 压力测试 | 1.0Mpa | 1.5 | 1.1 | 1.1 | ||
| 1.6Mpa | 2.4 | 1.76 | 1.76 | |||
| 2.5Mpa | 3.75 | 2.75 | 2.75 | |||
| 公称压力 PN | 公称通径 DN | 尺寸【mm】 | |||||||
| L | D | D1 | D2 | b | Z-Φd | Ws | Hd | ||
| 1.0 MPa | 100 | 229 | 220 | 180 | 156 | 22 | 8-Φ18 | 330 | 380 |
| 125 | 254 | 250 | 210 | 184 | 22 | 8-Φ18 | 345 | 405 | |
| 150 | 267 | 285 | 240 | 211 | 24 | 8-Φ22 | 370 | 440 | |
| 200 | 292 | 340 | 295 | 266 | 24 | 8-Φ22 | 405 | 470 | |
| 250 | 330 | 395 | 350 | 319 | 26 | 12-Φ22 | 480 | 540 | |
| 300 | 356 | 445 | 400 | 370 | 26 | 12-Φ22 | 520 | 580 | |
| 350 | 430 | 505 | 460 | 429 | 26 | 16-Φ22 | 570 | 630 | |
| 400 | 530 | 565 | 515 | 480 | 26 | 16-Φ26 | 630 | 710 | |
| 450 | 580 | 615 | 565 | 530 | 28 | 20-Φ26 | 690 | 770 | |
| 500 | 630 | 670 | 620 | 582 | 28 | 20-Φ26 | 740 | 820 | |
| 600 | 800 | 780 | 725 | 682 | 34 | 20-Φ30 | 840 | 940 | |
| 700 | 900 | 895 | 840 | 794 | 34 | 24-Φ30 | 960 | 1040 | |
| 800 | 1000 | 1015 | 950 | 901 | 36 | 24-Φ33 | 1080 | 1180 | |
| 900 | 1100 | 1115 | 1050 | 1001 | 38 | 28-Φ33 | 1190 | 1280 | |
| 1000 | 1200 | 1230 | 1160 | 1112 | 38 | 28-Φ36 | 1310 | 1420 | |
订货注意事项
1、产品型号
2、规格尺寸
3、产品材质
4、使用介质
5、介质温度
6、使用压力
7、新管道安装还是老管道更换使用
8、是否需要配套连接附件
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的PQ940H10-全通经偏心半球阀产品，请您根据PQ940H10-全通经偏心半球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
