奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q747MF6C-液动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
Q747MF6C-液动球阀产品说明书资料介绍

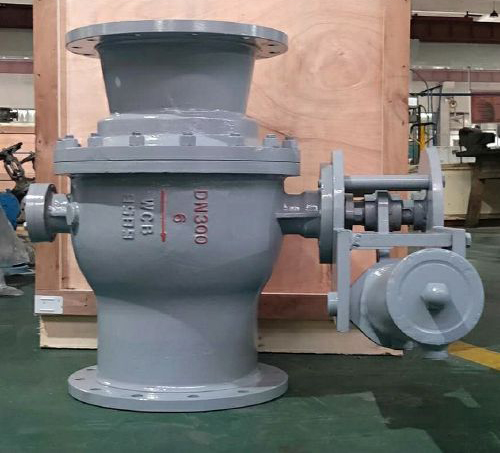

Q747MF6C-液动球阀公称通径DN100-DN300，公称压力PN0.6MPa，阀体材质：铸钢WCB，驱动方式：液压，连接方式：法兰，适用介质：灰粉料，适用温度：≤280℃，主要功能是在灰斗底部做卸灰时使用广泛应用于电力、化工、石化、石油、采矿、机械设备配套等领域。
参数
连接方式：法兰式
品牌: 上海奇众
公称通径: DN100~DN300mm ;
公称压力: PN0.25~0.6Mpa;
适用温度: 250℃;
阀体材质: WCB、不锈钢;
适用介质: 汗颗粒液体、固体粉末等介质
结构特点
1、卸灰球阀阀体结构形式分为：两块式和三块式两种结构。
2、卸灰球阀球面进行硬化处理，提高球面的抗耐磨性。
3、采用单阀座设计，在阀体中腔不形成独立空间，排除了粉煤灰等介质在中腔的累积与球面摩擦的可能。
工作原理
液动卸灰球阀具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
执行标准
设计制造标准：GB/T 21385-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-200
主要连接尺寸
连接尺寸图
安装注意事项
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q747MF6C-液动球阀产品，请您根据Q747MF6C-液动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q747MF6C-液动球阀产品说明书资料介绍
Q747MF6C-液动球阀公称通径DN100-DN300，公称压力PN0.6MPa，阀体材质：铸钢WCB，驱动方式：液压，连接方式：法兰，适用介质：灰粉料，适用温度：≤280℃，主要功能是在灰斗底部做卸灰时使用广泛应用于电力、化工、石化、石油、采矿、机械设备配套等领域。
参数
连接方式：法兰式
品牌: 上海奇众
公称通径: DN100~DN300mm ;
公称压力: PN0.25~0.6Mpa;
适用温度: 250℃;
阀体材质: WCB、不锈钢;
适用介质: 汗颗粒液体、固体粉末等介质
结构特点
1、卸灰球阀阀体结构形式分为：两块式和三块式两种结构。
2、卸灰球阀球面进行硬化处理，提高球面的抗耐磨性。
3、采用单阀座设计，在阀体中腔不形成独立空间，排除了粉煤灰等介质在中腔的累积与球面摩擦的可能。
工作原理
液动卸灰球阀具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
执行标准
设计制造标准：GB/T 21385-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-200
主要连接尺寸
| 型号 | 公称压力PN | 公称通径DN | 200 | 250 | 300 | 350 | 400 | 5D0 | 600 |
| Q747MF6C-液动球阀Q747MF-6 | 0.6Mpa | D | 315 | 370 | 435 | 485 | 535 | 640 | 755 |
| D1 | 280 | 335 | 395 | 445 | 495 | 6D0 | 705 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L3 | 655 | 655 | 815 | 1043 | 1043 | 1243 | 1243 | ||
| H | 714 | 821 | 936 | 1010 | 1049 | 1240 | 1320 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 22 | 24 | 24 | 26 | 28 | 30 | 30 | ||
| n-φd | 8-φ18 | 12-φ18 | 12-φ23 | 12-φ23 | 16-φ23 | 16-φ23 | 20-φ25 |
安装注意事项
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q747MF6C-液动球阀产品，请您根据Q747MF6C-液动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
