奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q647F64C-气动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
Q647F64C-气动球阀产品说明书资料介绍

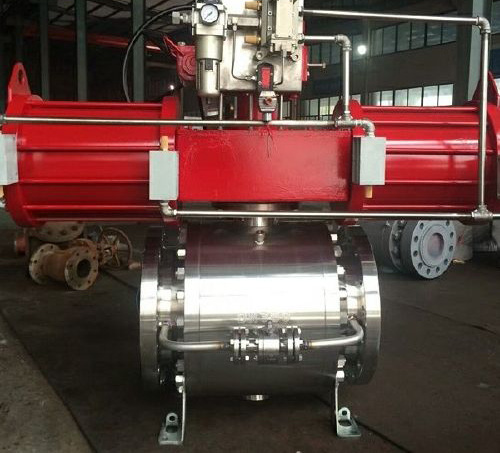

Q647F64C-气动球阀由AW气缸+固定软密封球阀+电磁阀+减压阀+限位开关五部分组成，适用于高压、大口径场合，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以 固定球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长。 的弹簧预阀座组件，具有自紧特性，实现上游密封。适用介质：水、油品、气体、化学气体及液体，压力1.0MPa ~6.4MPa。广泛用于天然气、电力、冶金、化工、船舶、造纸、食品、航天、石油等重工及轻工业使用。适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。
特点
1、阀座弹簧结构，将阀座推向球体，保证了良好的低压密封性能
2、固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放
3、枢轴防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛
执行标准：
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
外形结构连接尺寸
外形结构尺寸图
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q647F64C-气动球阀产品，请您根据Q647F64C-气动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q647F64C-气动球阀产品说明书资料介绍
Q647F64C-气动球阀由AW气缸+固定软密封球阀+电磁阀+减压阀+限位开关五部分组成，适用于高压、大口径场合，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以 固定球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长。 的弹簧预阀座组件，具有自紧特性，实现上游密封。适用介质：水、油品、气体、化学气体及液体，压力1.0MPa ~6.4MPa。广泛用于天然气、电力、冶金、化工、船舶、造纸、食品、航天、石油等重工及轻工业使用。适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。
特点
1、阀座弹簧结构，将阀座推向球体，保证了良好的低压密封性能
2、固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放
3、枢轴防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛
执行标准：
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
外形结构连接尺寸
| 公称通径 | 主要外形尺寸和连接尺寸 | ||||||||
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 1170 | 591 | 800 |
| 700 | 1245 | 910 | 840 | 788 | 50 | 24-41 | 1270 | 686 | 800 |
