奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多GTQ641F16P-气动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

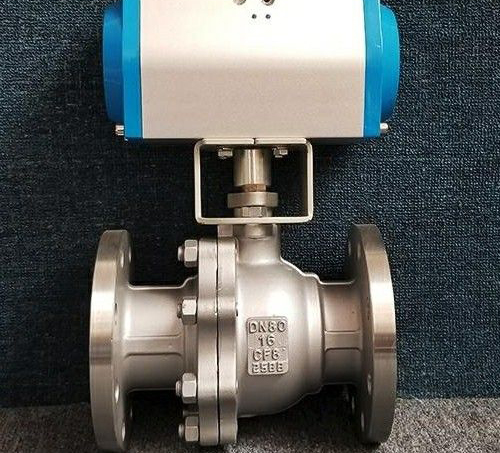

GTQ641F16P-气动球阀说明书资料介绍：
GTQ641F16P-气动球阀用于截断或接通管路中的介质，两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。具有性能稳 定、密封可靠、磨擦力小、开关轻便、使用寿命长等优点
优点
1、流体阻力小、球阀是阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598
执行机构介绍
系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、，高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范 围，
性能参数
压力测试
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GTQ641F16P-气动球阀产品，请您根据GTQ641F16P-气动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
GTQ641F16P-气动球阀说明书资料介绍：
GTQ641F16P-气动球阀用于截断或接通管路中的介质，两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。具有性能稳 定、密封可靠、磨擦力小、开关轻便、使用寿命长等优点
优点
1、流体阻力小、球阀是阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598
执行机构介绍
系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、，高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范 围，
性能参数
| 公称通径mm | DN15-DN200 | ||||||
| 材料代号 | C | P | R | ||||
| 主要 | 阀体 | WCB | ZG1Cr18 | ZG1Cr18Ni | |||
| 零件 | Ni9Ti | 12Mo2Ti | |||||
| 球体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||||
| 密封圈 | 增强聚四氟乙烯 对位聚苯 金属密封 | ||||||
| 填料 | 聚四氟乙烯 柔性石墨 | ||||||
| 适用 | 适用 | 蒸汽、 | 硝酸类 | 醋酸类 | |||
| 工况 | 介质 | 水、油品 | |||||
| 适用 | -28℃ - 300℃ | ||||||
| 温度 | |||||||
| 执行器 | 型号 | DA/SR系列、GTD/GTE系列、QGSY系列等 | |||||
| 气源 | 0.4-0.7MPa | ||||||
| 压力 | |||||||
| 试验压力 | 公称压力（Mpa） | 压力级（class） | S(Mpa) | |||||||||
| （Mpa） | 1.6 | 2.5 | 4 | 6.4 | 10 | 150 | 300 | 600 | 10K | 20K | ||
| 强度试验 | 2.4 | 3.8 | 6 | 9.6 | 15 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 | ||
| 密封试验 | 1.8 | 2.8 | 4.4 | 7 | 11 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 | ||
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GTQ641F16P-气动球阀产品，请您根据GTQ641F16P-气动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
