奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q71F16P-对夹式薄型球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

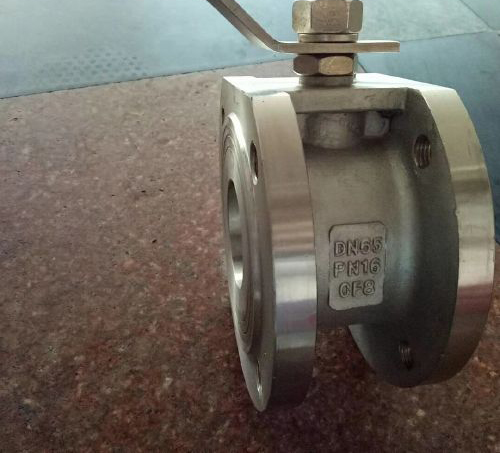

Q71F16P-对夹式薄型球阀说明书资料介绍：
Q71F16P-对夹式薄型球阀是用双头螺栓将阀门连接在两管道法兰之间，结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。球阀处于完全开启位置时，阀芯无阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
用途
广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
特点
防阀杆吹出设计
防静电设计
压力平衡孔
自动填料调整设计
高平台执行ISO 5211设计
可选防火设计
阀体整体式结构,通过精密的加工和装配，球芯由一端装入后，旋紧压环，使两软密封阀座与球芯保持良好的接触和密封。同时，压环内垫也实现良好的密封，使阀门工作的泄漏为零。
由于整体式结构的阀体，所以该阀实现了 短法兰距，整机重量大大降低，仅为同类普通球阀的50%左右。
型号
性能参数
执行标准
设计标准：API 608
结构长度：QB1999
连接法兰：GB9113、JB/T79、HG20596
试验和检验：GB/T13927
外形尺寸
外形图:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q71F16P-对夹式薄型球阀产品，请您根据Q71F16P-对夹式薄型球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q71F16P-对夹式薄型球阀说明书资料介绍：
Q71F16P-对夹式薄型球阀是用双头螺栓将阀门连接在两管道法兰之间，结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。球阀处于完全开启位置时，阀芯无阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
用途
广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
特点
防阀杆吹出设计
防静电设计
压力平衡孔
自动填料调整设计
高平台执行ISO 5211设计
可选防火设计
阀体整体式结构,通过精密的加工和装配，球芯由一端装入后，旋紧压环，使两软密封阀座与球芯保持良好的接触和密封。同时，压环内垫也实现良好的密封，使阀门工作的泄漏为零。
由于整体式结构的阀体，所以该阀实现了 短法兰距，整机重量大大降低，仅为同类普通球阀的50%左右。
型号
| 材质 | 国标型号 |
| WCB | Q71F-16C,Q71F-25 |
| 304SS | ,Q71F-25P |
| 316SS | Q71F-16R,Q71F-25R |
| 型号 | Q71F-16C | Q71F-25 | Q71F-25P | Q71F-16R | Q71F-25R | ||
| 工作压力（MPa） | 1.6 | 2.5 | 1.6 | 2.5 | 1.6 | 2.5 | |
| 适用温度（℃） | ≤150 | ≤150 | |||||
| 适用介质 | 无腐蚀性介质 | 腐蚀性介质 | |||||
| 材料 | 阀体、密封瓶帽 | WCB | CF8 | CF3 | |||
| 阀杆 | 2CR13 | 304SS | 316SS | ||||
| 密封圈 | PTFE | ||||||
| 填料 | PTFE | ||||||
设计标准：API 608
结构长度：QB1999
连接法兰：GB9113、JB/T79、HG20596
试验和检验：GB/T13927
外形尺寸
| 口径(in") | 1-2 | 3-4 | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 2 | 3 | 4 | 5 | 6 | 8 |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
