奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多QG.QY164P G1/2-气源球阀 相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

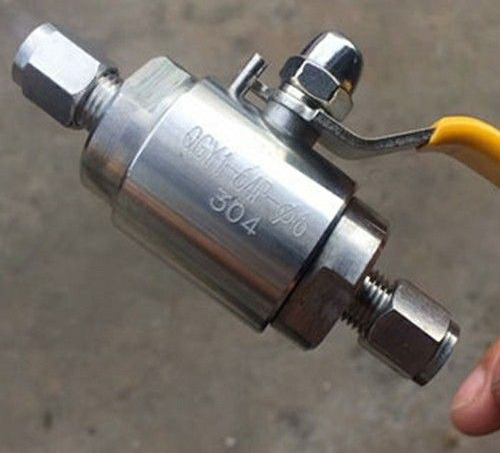

气源球阀产品说明书资料介绍
气源球阀连接端分为两种：1、一端内螺纹式，一端卡套式；2、两端卡套式，密封材料为四氟O形圈，不会发生密封不严的现像由于其安装方便，制造合理，经济简单，通常应在气动管路上使用。
用途
自动控制系统中的重要组成部分,广泛适用于仪表、实验室、试制车间、油炼厂。
技术参数
公称压力：≤6.4Mpa
接口尺寸：G1/2-￠6，G1/2-￠8，G1/2-￠14
适用温度：-20℃～+120；
制造材料：304、316、316L
适用介质：各种气体、油、水、气等多种非腐蚀性或高腐蚀性介质
主要零件材料
手柄套-塑胶
手柄304
密封圈聚四氟PTFE
球体304，316
阀体304，316
阀杆304，316
螺栓螺帽304
执行标准:
设计制造:GB/T1220-1992
结构长度:GB/T1220-1992
性能试验方法:HG2-535
连接方式:DIN916-1980
性能参数:
部件材质:
连接尺寸:
尺寸结构图:
安装和使用:
卡套螺纹气源球阀具有结构简单、使用方便和不用焊接等优点。但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。沃托阀门经过多年的实践总结了一些经验，取得了较好的效果。
卡套式气源球阀主要由具有24度锥形孔的接头体 1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。钢管好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可靠密封作用。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的QG.QY164P G1/2-气源球阀 产品，请您根据QG.QY164P G1/2-气源球阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
气源球阀产品说明书资料介绍
气源球阀连接端分为两种：1、一端内螺纹式，一端卡套式；2、两端卡套式，密封材料为四氟O形圈，不会发生密封不严的现像由于其安装方便，制造合理，经济简单，通常应在气动管路上使用。
用途
自动控制系统中的重要组成部分,广泛适用于仪表、实验室、试制车间、油炼厂。
技术参数
公称压力：≤6.4Mpa
接口尺寸：G1/2-￠6，G1/2-￠8，G1/2-￠14
适用温度：-20℃～+120；
制造材料：304、316、316L
适用介质：各种气体、油、水、气等多种非腐蚀性或高腐蚀性介质
主要零件材料
手柄套-塑胶
手柄304
密封圈聚四氟PTFE
球体304，316
阀体304，316
阀杆304，316
螺栓螺帽304
执行标准:
设计制造:GB/T1220-1992
结构长度:GB/T1220-1992
性能试验方法:HG2-535
连接方式:DIN916-1980
性能参数:
| 产品名称 | 气源球阀 | 产品型号 | QG.QY1-G1/2" |
| 驱动方式 | 手动 | 公称通径 | Φ6-Φ10 |
| 连接方式 | 一边卡套一边内螺纹连接 | 公称压力 | ≤6.4Mpa |
| 结构形式 | 浮动式球 | 制造标准 | 国家标准 |
| 阀体材质 | SS304,SS316,SS316L | 适用温度 | -20℃～65℃ |
| 适用介质 | 水，油，气 | ||
| 应用场合 | 实验室，化工仪器仪表，工业设备。 | ||
| 型号 | 名称 | 公称压力 | 强度试验压力 | 密封试验压力 | 主要材料 | 适用温度 | ||||
| 阀体 | 阀 | 球 | 阀 | 填 | ||||||
| 座 | 心 | 杆 | 料 | |||||||
| G.QY1 | 卡套式气源球阀 | 1 | 1.5 | 1.1 | 碳素钢 | 铬不锈钢 | 聚四氟乙烯 | 120℃以下水、油、瓦斯 | ||
| QY-1 | 气动管路球阀 | 2.5 | ||||||||
| QY-2 | 4 | 铬镍钼钛不锈钢 | ||||||||
| QY-3 | 6.4 | |||||||||
| Q91SA | 卡套式球阀 | |||||||||
| Q91SH | ||||||||||
| QG.Y1 | 取压球阀 | |||||||||
| QH.Y1 | ||||||||||
| QG.M1 | 压力表球阀 | |||||||||
| QH.M1 | ||||||||||
| Q11W | 内螺纹球阀 | |||||||||
| Q31W | 异径球阀 | |||||||||
| 公称通径 | D0 | L | L1 | M | H |
| DN6 | Φ6 | 90 | 110 | G1/2 | 44 |
| DN8 | Φ8 | 90 | 110 | G1/2 | 48 |
| DN10 | Φ10 | 95 | 110 | G1/2 | 55 |
安装和使用:
卡套螺纹气源球阀具有结构简单、使用方便和不用焊接等优点。但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。沃托阀门经过多年的实践总结了一些经验，取得了较好的效果。
卡套式气源球阀主要由具有24度锥形孔的接头体 1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。钢管好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可靠密封作用。
