奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q41W40RL-手动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

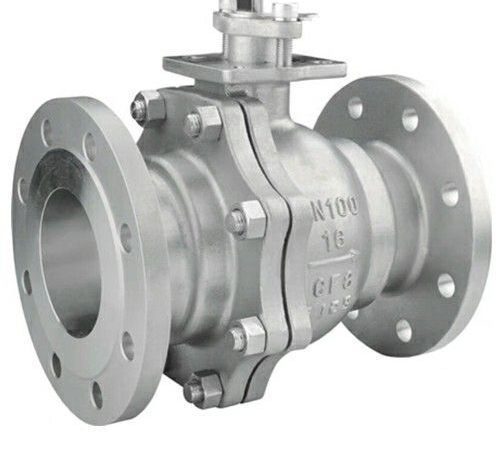

Q41W40RL-手动球阀说明书资料介绍
Q41W40RL-手动球阀启闭件是球体，旋转阀芯来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
特点
1、密封效果好。
2、可以根据实际使用工况选用不同密封材质，达到使用效果。
3、密封副留有一定补偿量，可以根据磨损量进行补偿达到有效密封。
4、阀门在开启后阀球藏于阀腔内，介质流通不会直接冲蚀阀球不会造成因冲蚀造成的阀球损坏。
执行标准
设计制造：GB/T12237-2007/GB/T26146-2010
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
法兰标准：GB9113/JB79
性能参数
1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公称通径或口径：DN6～900、NPS 1/4 ～36；
3、连接方式：法兰、对焊、螺纹、承插焊等；
4、适用温度：-196℃～540℃；
5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；
6、阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
外形结构连接尺寸
结构尺寸图
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41W40RL-手动球阀产品，请您根据Q41W40RL-手动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q41W40RL-手动球阀说明书资料介绍
Q41W40RL-手动球阀启闭件是球体，旋转阀芯来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
特点
1、密封效果好。
2、可以根据实际使用工况选用不同密封材质，达到使用效果。
3、密封副留有一定补偿量，可以根据磨损量进行补偿达到有效密封。
4、阀门在开启后阀球藏于阀腔内，介质流通不会直接冲蚀阀球不会造成因冲蚀造成的阀球损坏。
执行标准
设计制造：GB/T12237-2007/GB/T26146-2010
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
法兰标准：GB9113/JB79
性能参数
1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公称通径或口径：DN6～900、NPS 1/4 ～36；
3、连接方式：法兰、对焊、螺纹、承插焊等；
4、适用温度：-196℃～540℃；
5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；
6、阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
外形结构连接尺寸
| 型号 | 公称通径 | 尺寸 （mm） | |||||||||||
| L | D | D1 | D2 | D0 | b-f | z-φd | W | ||||||
| Q41W | 15 | 130 | 95 | 65 | 45 | 142 | 414 | 115 | |||||
| 20 | 140 | 105 | 75 | 55 | 142 | 414 | 130 | ||||||
| 25 | 150 | 115 | 85 | 65 | 142 | 414 | 150 | ||||||
| 32 | 165 | 135 | 100 | 78 | 162 | 418 | 190 | ||||||
| 40 | 180 | 145 | 110 | 85 | 163 | 418 | 230 | ||||||
| 50 | 200 | 160 | 125 | 100 | 163 | 418 | 240 | ||||||
| 65 | 220 | 180 | 145 | 120 | 183 | 418 | 280 | ||||||
| 80 | 250 | 195 | 160 | 135 | 203 | 818 | 310 | ||||||
| 100 | 280 | 215 | 180 | 155 | 203 | 818 | 330 | ||||||
| 125 | 320 | 245 | 210 | 185 | 223 | 818 | 600 | ||||||
| 150 | 360 | 280 | 240 | 210 | 243 | 823 | 800 | ||||||
| 200 | 400 | 335 | 295 | 265 | 263 | 1223 | 1000 | ||||||
| 250 | 450 | 425 | 355 | 320 | 303 | 12.25 | 1200 | ||||||
