奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q641F16P-防爆气动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

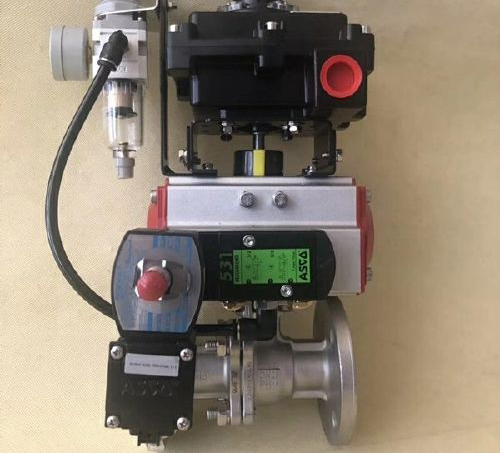

Q641F16P-防爆气动球阀说明书资料介绍
Q641F16P-防爆气动球阀内部设计防火槽密封为PTFE四氟密封，如果发生火灾软质密封被烧毁还可以有一道硬质密封，安装位置与管道任意安装使用，Q641F16P-防爆气动球阀是由阀体、空心球体/实心球体可选、四氟阀座、阀杆、轴承等组成。广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。可适用一切腐蚀性和非腐蚀性压力不同的气体、液体、浆液及固体粉末的管线和容器上做为开关和截止装置使用，可实现现场及远距离 操作，也可实现单独或集中控制。
结构原理：
配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的 优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。
性能参数：
执行标准：
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
法兰标准：GB9113/JB79
外形尺寸：
外形图
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q641F16P-防爆气动球阀产品，请您根据Q641F16P-防爆气动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q641F16P-防爆气动球阀说明书资料介绍
Q641F16P-防爆气动球阀内部设计防火槽密封为PTFE四氟密封，如果发生火灾软质密封被烧毁还可以有一道硬质密封，安装位置与管道任意安装使用，Q641F16P-防爆气动球阀是由阀体、空心球体/实心球体可选、四氟阀座、阀杆、轴承等组成。广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。可适用一切腐蚀性和非腐蚀性压力不同的气体、液体、浆液及固体粉末的管线和容器上做为开关和截止装置使用，可实现现场及远距离 操作，也可实现单独或集中控制。
结构原理：
配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的 优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。
性能参数：
| 型号 | Q641F-16C | ||
| Q641F-25C | Q641F-25P | ||
| 工作压力（MPa） | 1.6~2.5 | ||
| 适用温度（℃） | ≤180 | ||
| 适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | |
| 材料 | 阀体、阀盖 | 碳素钢铸钢 | 铬镍系不锈钢 |
| 球体、阀杆 | 铬/铬镍/铬镍钼系不锈钢 | 铬镍系不锈钢 | |
| 密封圈 | 柔性石墨垫圈/316＋柔性石墨垫圈 | ||
| 填料 | 聚四氟乙烯 | ||
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
法兰标准：GB9113/JB79
外形尺寸：
| DN | L | D | H | H1 | L0 | 重量/kg |
| 15 | 140 | 95 | 185 | 39 | 140 | 6 |
| 20 | 152 | 105 | 189 | 43 | 140 | 7 |
| 25 | 165 | 115 | 210 | 48 | 158 | 10 |
| 32 | 178 | 135 | 265 | 58 | 211 | 14 |
| 40 | 190 | 145 | 283 | 62.5 | 211 | 16 |
| 50 | 216 | 160 | 295 | 76 | 247 | 22 |
| 65 | 241 | 180 | 340 | 86 | 268 | 34 |
| 80 | 283 | 195 | 355 | 100 | 268 | 40 |
| 100 | 305 | 230 | 455 | 134 | 408 | 78 |
| 125 | 381 | 270 | 515 | 148 | 437 | 130 |
| 150 | 403 | 300 | 600 | 173 | 543 | 195 |
| 200 | 419 | 360 | 740 | 223 | 684 | 297 |
| 250 | 568 | 425 | 920 | 283 | 684 | 460 |
| 300 | 648 | 485 | 955 | 321 | 684 | 700 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q641F16P-防爆气动球阀产品，请您根据Q641F16P-防爆气动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
