  • 球阀
  • 硬密封球阀
  • Q347H150LB

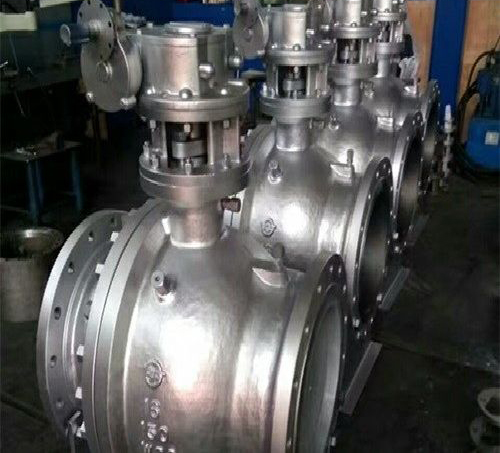

  • Q347H150LB-硬密封球阀
  • 26
上一个：三通球阀  下一个:气动球阀
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q347H150LB-硬密封球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
Q347H150LB-硬密封球阀说明书资料介绍:
Q347H150LB-硬密封球阀设计制造检验均按照美国ASME及API执行标准?，中法兰用螺栓连接，密封采用喷焊STL合金一对一匹配研磨，后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有轴承，减少磨擦，操作省力，小轴底部设有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。
适用范围
固定球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，适用温度：-196～350℃，用于截断或接通管路中的介质，选用不同的材质，可分别适用于输送水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等，广泛应用于石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等领域。固定球阀的驱动方式为蜗轮蜗杆传动、手动、气动或电动。固定式球阀一般采用法兰连接，也可采用对焊连接。
执行标准
设计制造：API 6D/API 608
结构长度：ASME B16.10
法兰标准：ASME B16.5/B16.47
试压检验：API598/API6D/API600
压力温度：ASME B16.34
性能参数:
压力等级（Class）150LB300LB600LB900LB
阀门强度试验压力（Class）225LB450LB900LB1350LB
阀门密封试验压力（Class）165LB330LB660LB990LB
适用温度℃﹣20℃～350℃
主要材质优质碳钢
连接形式法兰
启闭形式手动涡轮
适用介质水、气体、油品等
连接标准ASME B16.5
连接尺寸:
英寸2″21/2″3″4″5″6″8″10″12″14″16″1820″24″
d1516476102127152203254305337387438489591
LRF1781912032293563944575336106867628649141067
BW2162412833053814575215596357628389149911143
H102114127152184219273360395430470550580700
手动H11071251521783003303984955806256706988401050
E------116116171171257257257150
F------350350420420400400400410
W2304004006501050150600600800800800800800800
Wt（kg）121622355874205322576576864128016003540
结构尺寸图:
