奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多PQ640H16C-气动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

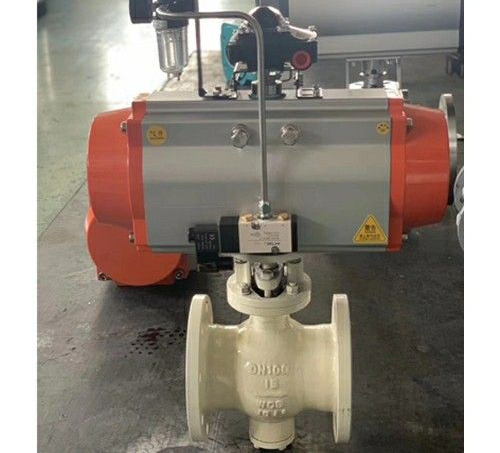

PQ640H16C-气动球阀说明书资料介绍
PQ640H16C-气动球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封性能。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
特点:
1、其结构偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效；
2、阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求；
3、密封严密、输送有害气体可达零泄露；
4、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端因堆焊不同合金（或组合球）双金属密封副的选配可以用于耐磨、耐腐蚀、耐高温且要求严格密封的工况；
执行标准:
法兰连接尺寸按GB/T 9113.1—2000规定的突面法兰
结构长度参照GB12221-89的规定
制造和验收技术条件参照GB12237-89
压力试验按ZBJ16006-89, GB/T13927-92的要求
零件材料
性能参数
外形尺寸:
结构尺寸图:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的PQ640H16C-气动球阀产品，请您根据PQ640H16C-气动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
PQ640H16C-气动球阀说明书资料介绍
PQ640H16C-气动球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封性能。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
特点:
1、其结构偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效；
2、阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求；
3、密封严密、输送有害气体可达零泄露；
4、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端因堆焊不同合金（或组合球）双金属密封副的选配可以用于耐磨、耐腐蚀、耐高温且要求严格密封的工况；
执行标准:
法兰连接尺寸按GB/T 9113.1—2000规定的突面法兰
结构长度参照GB12221-89的规定
制造和验收技术条件参照GB12237-89
压力试验按ZBJ16006-89, GB/T13927-92的要求
零件材料
| 零件名称 | Q640W型 | Q640H型 | Q640M型 | Q640M1型 |
| 阀体 | 碳 钢 | 碳钢WCB不锈钢 | 碳钢 | 碳钢WCB |
| 阀杆 | 45# | 45# 2Cr13 | 45# 40Cr | 45# |
| 阀芯 | 碳 钢 | 特种硬化合金钢质Cr-Mn-Si合金 | 特种硬化合金钢质Cr-Mo-V合金 | 特种硬化合金钢质Cr-Mo-V合金 |
| 阀座 | W | 特种硬化合金钢质Cr-Mn-Si合金 | 特种硬化合金钢质Cr-Mo-V合金 | 特种硬化合金钢质Cr-Mo-V合金 |
| 公称压力 | 0.6 | 1 | 1.6 | 2 | 2.5 | 4 | 5 | 6.4 | 10 | |
| 密封实验压力 | 0.9 | 1.5 | 2.4 | 3 | 3.8 | 6 | 7.5 | 9.6 | 15 | |
| 气密封试验 | 0.66 | 1.1 | 1.8 | 2.2 | 2.8 | 4.4 | 5.5 | 7.1 | 11 | |
| 适及 用温 介度 质℃ | Q640W型 | 水、蒸汽、纸浆等溶液，t≤425℃ | ||||||||
| Q640H型 | 天然气、煤气、液化气、原油、重油，t≤425℃ | |||||||||
| Q640M型 | 溶液及矿浆输送，t≤425℃ | |||||||||
| Q640M1型 | 氧化铝粉、煤粉、煤灰、含尘气体，废渣等，t≤350℃ | |||||||||
| 公称压力 PN/Mpa | 公称通径 DN/mm | 尺寸 （mm） | |||||||
| L | D | K | d | f | C | Z-￠d | H | ||
| 1.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
| 50 | 178 | 165 | 125 | 100 | |||||
| 65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
| 80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
| 100 | 229 | 220 | 180 | 155 | 370 | ||||
| 125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
| 150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
| 200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
| 250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
| 300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
| 350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
| 400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
| 450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
| 500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
| 600 | 813 | 840 | 770 | 718 | 5 | 48 | 20-￠36 | 1210 | |
