蝶阀
防爆型快速关闭阀
GLYD243H

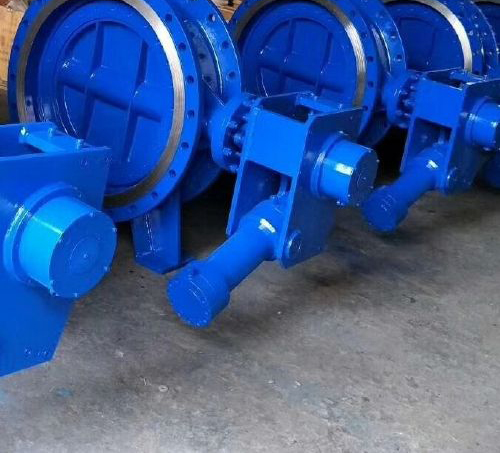

GLYD243H-防爆型快速关闭阀
21

上一个：电动蝶阀下一个:手动涡轮蝶阀

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多GLYD243H-防爆型快速关闭阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
GLYD243H-防爆型快速关闭阀产品说明书资料介绍：
GLYD243H-防爆型快速关闭阀型号是适用温度：≤425℃，主要安装于汽轮机抽汽管路、高炉煤气余压发电装置（TRT）进气管路等高安全等级系统，在系统出现危机工况时，在0.3~0.8秒钟内实施紧急关阀，实现管路的可靠截止，保护系统安全。
主阀密封副为三偏心结构，启闭轻松，密封可靠。传动箱结构紧凑，油缸尾部设有缓冲装置，消除快关时对油缸的冲击。液压站普通启闭操作时，压力油源由油泵或汽轮机、TRT主机配套液压站提供，快速关闭时，则通过蓄能器能源的快速释放来实现。本阀除设有缓开、缓关、快关、停止等动作外，全开位还可以进行10%行程游动试验，保证系统在紧急关阀时不会卡阻。采用PLC智能型控制系统，操作简单，性能可靠，智能化程度高，可充分满足用户自动化控制的需要。
广泛用于冶金行业高炉煤气管网系统上，防止管内煤气回火；在电力行业为了防止汽轮机组甩负荷时汽轮机内的压力突然降低，抽气管和各加热器内蒸汽倒入汽轮机内而造成将汽轮机叶片打碎、损坏汽轮发电机的恶性事故，在此作紧急切断阀用。在系统出现危险工况时，能在0.5秒钟内实施紧急关阀，实现管路的可靠截止。有效防止汽机尾部蒸汽和冷凝水倒灌，保护汽轮机组的安全。　
型号编制：

	2		4	3	H	-16	C
阀门代号	执行机构	作用方式	连接形式	结构形式	密封材质	公称压力	阀体材质
GLYD：快关蝶阀	3：涡轮	B：常闭	1：螺纹	1：中线垂直板	X：三元乙丙胶	10:1.0MPa	无：铸铁
	7：电液动	K：常开	4：法兰	2：双偏心	J：丁腈橡胶	16:1.6MPa	C:WCB
	9：电动	S:带手动	7：对夹	3:三偏心	H:金属密封	25:2.5MPa	P：304
	无：手柄					40:4.0MPa	R：316

性能特点：
1、本阀主要由阀门、液压站、快关执行装置、PLC智能电控箱及特制行程反馈装置等组成
2、精加工齿轮齿条式液压执行器，结构紧凑，运行平稳，安全可靠
3、 PLC智能电气控制系统，自动化程度高，可远程、本地控制系统
4、采用品牌自动化元件，产品性能优越，质量可靠
5、阀门正常启闭动力源一般由配套液压泵站提供，也可来源于汽轮机主机液压站
6、系统动力电源为380V，控制电源为AC220V、DC220V、DC110V以及其他电源等级
7、阀门采用三偏心多层次金属硬密封蝶阀，耐高温、启闭灵活、轻松，密封可靠 5、密封形式采用三偏心设计密封越关越紧密封性能好。
执行标准：
设计参照GB/T 12238、JB/T 5299、JB/T 8527
法兰标准GB/T 17241、GB/T 9113
结构长度标准GB/T 12221
压力试验GB/T 13927
性能参数
公称通径：DN150~DN1800
公称压力：PN2.5~PN40
适用介质：水、蒸汽、气体、油品等
介质温度：≤400℃
开阀时间：10~90秒(可调)
正常关阀：10~90秒(可调)
快速关阀：0.3~0.8秒
全开状态小流阻系数：0.1
动力电源：AC380V
可选控制电源：AC220V、DC220V、DC110V、DC24V
可控制动作：开阀、关阀、停止、15度游动、快关、远程故障联锁快关
远程信号类型：无源的开关量信号、4~20mA模拟量信号
压力检测

公称通经（mm）		400～1600
公称压力（MPa）		0.6	1	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
工作压力（MPa）		0.6	1	1.6
适用介质		水、蒸汽、煤气
适用温度（℃）		软密封：≤80℃；硬密封：≤425℃

零部件材质

零件名称	材料
阀体、蝶板	灰铸铁、球墨铸铁、碳素钢
阀轴	不锈钢
密封圈	不锈钢、NBR
填料	NBR

外形尺寸

DN	PN	L	L1	L2	L3	L4	法兰连接尺寸
400	0.6	216	556	1449	320	440	GB/T 17241
	1	216	556	1449	330	440	GB/T 9113
	1.6	216	556	1449	345	440
450	0.6	222	556	1449	370	440
	1	222	556	1449	380	440
	1.6	22	580	1449	395	490
500	0.6	229	580	1449	400	440
	1	229	580	1449	410	490
	1.6	229	580	1449	425	490
600	0.6	267	580	1449	440	490
	1	267	625	1449	460	490
	1.6	267	625	1820	470	490
700	0.6	292	625	1449	436	490
	1	292	625	1820	550	490
	1.6	292	625	1820	570	545
800	0.6	318	625	1820	625	545
	1	318	625	1820	640	490
	1.6	318	625	1820	660	545
900	0.6	330	625	1820	700	545
	1	330	625	1820	710	545
	1.6	330	675	1820	725	545
1000	0.6	410	675	1820	760	545
	1	410	675	2180	770	610
	1.6	410	675	1820	790	610
1200	0.6	470	675	2180	875	610
	1	470	675	2180	890	610
	1.6	470	729	2180	915	610
1400	0.6	530	729	2180	1000	610
	1	530	729	2180	1045	720
	1.6	530	781	2180	1020	720
1600	0.6	600	781	2180	1120	960
	1	600	781	2180	1140	720
	1.6	600	781	2520	1170	960

上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GLYD243H-防爆型快速关闭阀产品，请您根据GLYD243H-防爆型快速关闭阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
