奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多FBGX10Q-手动涡轮蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

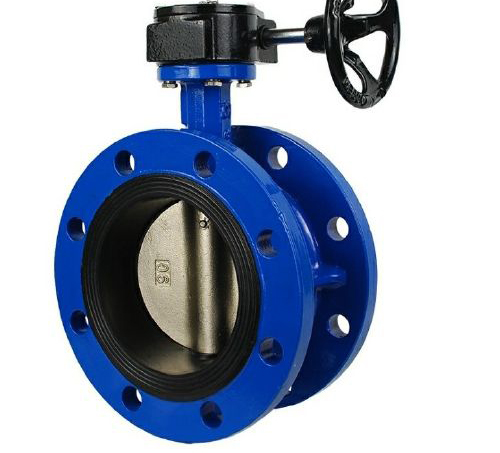

FBGX10Q-手动涡轮蝶阀产品说明书资料介绍
FBGX10Q-手动涡轮蝶阀公称通经DN50-DN1200，公称压力PN1.0-1.6MPa，法兰式连接。90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
产品特点:
1、设计新颖、合理，结构*，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
结构原理
安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。此阀一般水平安装。手柄蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
执行标准
制造标准:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法兰标准:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
结构长度标准:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
检验标准:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
性能参数
主要零件的材料:
主要连接尺寸
?安装注意事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的FBGX10Q-手动涡轮蝶阀产品，请您根据FBGX10Q-手动涡轮蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
FBGX10Q-手动涡轮蝶阀产品说明书资料介绍
FBGX10Q-手动涡轮蝶阀公称通经DN50-DN1200，公称压力PN1.0-1.6MPa，法兰式连接。90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
产品特点:
1、设计新颖、合理，结构*，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
结构原理
安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。此阀一般水平安装。手柄蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
执行标准
制造标准:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法兰标准:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
结构长度标准:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
检验标准:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
性能参数
| 公称通径 | DN | 50～2000 | ||
| 公称压力 | MPa | 0.6 | 1 | 1.6 |
| 试验压力PsMPa | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | O.66 | 1.1 | 1.76 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | |||
| 驱动形式 | 手动、蜗轮传动、气传动、电传动 | |||
| 零件名称 | 材料 |
| 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟乙烯 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | 0型圈、柔性石墨 |
| 通径 | 主要尺寸 | 0.25MPa～0.6MPa | 1.0MPa | 1.6MPa | |||||||||
| mm | inch | L | H | H1 | D | D1 | Z-φd | D | D1 | Z-φd | D | D1 | Z-φd |
| 80 | 3 | 114 | 115 | 235 | 185 | 150 | 4/18 | 195 | 160 | 4/18 | 195 | 160 | 8/18 |
| 100 | 4 | 127 | 120 | 240 | 205 | 170 | 4/18 | 215 | 180 | 8/18 | 215 | 180 | 8/18 |
| 125 | 5 | 140 | 130 | 270 | 235 | 200 | 8/18 | 245 | 210 | 8/18 | 245 | 210 | 8/18 |
| 150 | 6 | 140 | 150 | 300 | 260 | 225 | 8/18 | 280 | 240 | 8/23 | 280 | 240 | 8/23 |
| 200 | 8 | 152 | 180 | 300 | 315 | 280 | 8/18 | 335 | 295 | 8/23 | 335 | 295 | 12/23 |
| 250 | 10 | 250 | 220 | 400 | 370 | 335 | 12/18 | 390 | 350 | 12/23 | 405 | 355 | 12/25 |
| 300 | 12 | 270 | 250 | 410 | 435 | 95 | 12/23 | 440 | 400 | 12/23 | 460 | 410 | 12/25 |
| 350 | 14 | 290 | 270 | 460 | 485 | 445 | 12/23 | 500 | 460 | 16-23 | 520 | 470 | 16-25 |
| 400 | 16 | 310 | 290 | 510 | 435 | 495 | 16-23 | 565 | 515 | 16-25 | 585 | 525 | 16-30 |
| 450 | 18 | 330 | 320 | 560 | 500 | 550 | 20-23 | 615 | 565 | 20-25 | 640 | 585 | 20-30 |
| 500 | 20 | 350 | 360 | 590 | 640 | 600 | 20-23 | 670 | 620 | 20-25 | 705 | 650 | 20-34 |
| 600 | 24 | 390 | 390 | 660 | 755 | 705 | 20-25 | 780 | 725 | 20-30 | 840 | 770 | 20-41 |
| 700 | 28 | 430 | 460 | 780 | 860 | 810 | 24-25 | 895 | 840 | 24-30 | 910 | 840 | 24-41 |
| 800 | 32 | 470 | 530 | 850 | 975 | 920 | 24-30 | 1010 | 950 | 24-34 | 1020 | 950 | 24-41 |
| 900 | 36 | 510 | 570 | 920 | 1075 | 1020 | 24-30 | 1110 | 1050 | 28-34 | 1120 | 1050 | 28-41 |
| 1000 | 40 | 550 | 630 | 990 | 1175 | 1120 | 28-30 | 1220 | 1160 | 28-34 | 1255 | 1170 | 28-48 |
| 1200 | 48 | 630 | 750 | 1115 | 1400 | 1340 | 32-34 | 1450 | 1380 | 32-41 | 1485 | 1390 | 32-54 |
| 1375 | 1320 | 32-30 | |||||||||||
| 1400 | 56 | 710 | 850 | 1228 | 1620 | 1560 | 36-34 | 1675 | 1590 | 36-48 | |||
| 1575 | 1520 | 36-40 | |||||||||||
| 1600 | 64 | 790 | 990 | 1340 | 1820 | 1760 | 40-34 | 1915 | 1820 | 40-54 | |||
| 1785 | 1730 | 40-30 | |||||||||||
| 1800 | 72 | 870 | 110 | 1570 | 2045 | 1970 | 44-41 | 2115 | 2020 | 44-54 | |||
| 1985 | 1930 | 44-30 | |||||||||||
| 2000 | 80 | 950 | 1170 | 1680 | 2265 | 2180 | 48-48 | 2325 | 2230 | 46-54 | |||
| 2185 | 2130 | 48-30 | |||||||||||
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
