曝气管道高温蝶阀
PN10
PN10-曝气管道高温蝶阀
21

上一个：焊接蝶阀下一个:智能灌溉太阳能电动蝶阀

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多PN10-曝气管道高温蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
PN10-曝气管道高温蝶阀产品说明书资料介绍

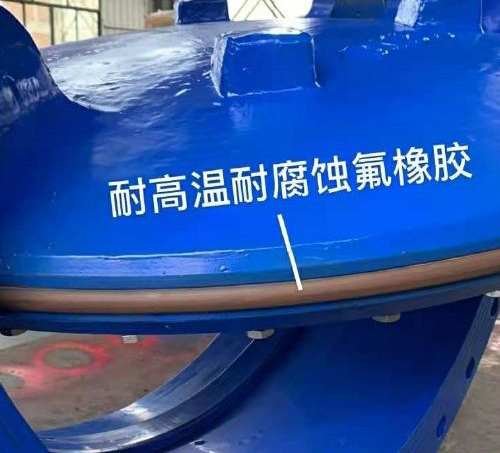

PN10-曝气管道高温蝶阀由阀体+阀板+密封圈+驱动装置四大部分组合而成。采用氟橡胶密封，具备长期耐高温、耐酸碱等特点，弥补了常规蝶阀不耐高温的缺陷，适用于水蒸气或热空气管道，如污水处理厂的曝气管道，或者鼓风机出口处等长期高温工况。可以广泛用于的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和接通/切断流体使用。
结构原理
偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。适用温度: -19℃～80℃
产品特点
1、双偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、蝶板密封面堆焊不锈钢，密封面耐磨损，使用寿命长
3、密封圈选用NBR橡胶制作，具有耐腐蚀,使用寿命长等特点
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
执行标准
设计规范：GB/T12238
结构长度：GB/T12221
法兰连接：GB/T9113
试验与检验：GB/T13927
产品标识：GB/T12220
性能参数

性能参数
公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

零件材料

零件材料
零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

外形尺寸

外形尺寸
公称通径		结构长度		H	外形尺寸(参考值)
DN		L			D343			D643			D943
毫米mm	英寸inch	短系列	长系列		H1	A1	B1	H2	A2	B2	H3	A3	B3
50	2	108	150	112	350	180	200	625	245	72	530	250	255
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255
80	3	114	180	120	380	180	200	645	245	72	565	250	255
100	4	127	190	138	420	180	200	675	355	92	600	250	255
125	5	140	200	164	460	180	200	715	355	92	640	250	255
150	6	140	210	175	555	270	280	800	355	92	705	300	315
200	8	152	230	200	760	400	425	850	250	170	775	300	315
250	10	165	250	243	830	400	425	925	250	170	945	300	315
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315
350	14	190	290	280	950	450	560	1075	450	220	1140	300	315
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863
1400	56	530	710	850	2435	1000	925	-	-	-	2886	-	-
1600	64	600	790	1030	2780	1000	925	-	-	-	3156	-	-
1800	72	670	870	1230	3020	1100	980	-	-	-	3421	-	-
2000	80	760	950	1350	3270	1100	980	-	-	-	3685	-	-
