蝶阀
焊接蝶阀
D363H16C

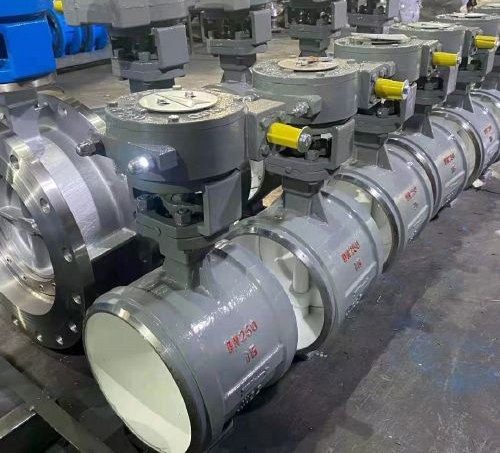

D363H16C-焊接蝶阀
21

上一个：气动不锈钢硬密封蝶阀下一个:曝气管道高温蝶阀

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D363H16C-焊接蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
D363H16C-焊接蝶阀产品说明书资料介绍
D363H16C-焊接蝶阀采用多层次设计原理，密封圈采用软硬金属片层叠组成，具有耐高温，耐腐蚀，使用寿命长等特点。优质合金钢焊接，具有体积小，重量轻，表面质量好，清洁度高，流阻小的优点广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。与管道直接对焊装配，用户管道无需法兰，节省成本。
型号含义
D——蝶阀的简称
3——传动方式涡轮
6——连接方式对焊连接
3——结构方式三偏心
H——密封材料不锈钢
16——工程压力16kg
C——阀体材质为铸钢
技术要点
设计上进行改进创新,合理地减小了径向偏心，而且增改了一个自动补偿功能的阀座，在关闭状态下阀杆所受力矩较小，处于静平衡，同时蝶阀阀体上设计了移动阀座密封圈具有非常良好的自动补偿功能。使阀门在反向受压时,蝶板密封面与阀体密封面所产生的相对移位得到充分的补偿，再则蝶板密封圈采用了优质弹性耐磨石墨橡胶板与高韧性耐磨不锈钢片组成多层次结构密封,不仅柔中有刚,而且有非常良好的弹性与移动阀座密封圈保持密合，因此本蝶阀不论正向或反向受压，均能在全额压差下达到1泄漏量。本阀的大特点是双向受压、维修方便。
执行标准
设计和制造标准:GB/T12238—1989/JB/T8527—1997/API609
法兰标准:GB9113—2000/ASME/ANSI B16.5
结构长度:GB/T12221—1989/ASME/ANSI B16. 10
检验和试验标准:GB/T13927—1992/JB/T9092—19999/API 598
性能参数

公称通经DN（mm）	DN（100～1200）mm、in4～48
公称压力PN（MPa）	强度试验（1.5×PN）密封试验（1.1×PN）
适用温度	碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质	水、蒸汽、热水、油品
驱动方式	蜗轮传动、电动、气动、液动
压力等级	ANSI 150Lb磅级/PN25
焊接标准	GB12224、ANSI B16、25、DIN2559

主要零件材料

零件名称	材料
阀体	铸钢、不锈钢、铬钼钢及特殊材料
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢及特殊材料
密封圈	不锈钢、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

连接尺寸

外形尺寸
公称通径DN	主要尺寸			法兰连接尺寸
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4/18	165	125	4/18	165	125	4/18
65	112	370	115	185	145	4/18	185	145	4/18	185	145	8/18
80	114	380	120	200	160	4/18	200	160	8/18	200	160	8/18
100	127	420	138	220	180	8/18	220	180	8/18	235	190	8/22
125	140	460	164	250	210	8/18	250	210	8/22	270	220	8/26
150	140	555	175	285	240	8/22	285	240	8/22	300	250	8/26
200	152	760	200	340	295	8/22	340	295	12/22	360	310	12/26
250	165	830	243	395	350	12/22	405	355	12/26	425	370	12/30
300	178	895	250	445	400	12/22	460	410	12/26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

安装注意事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D363H16C-焊接蝶阀产品，请您根据D363H16C-焊接蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
