奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D343H25C-涡轮蜗杆三偏心蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

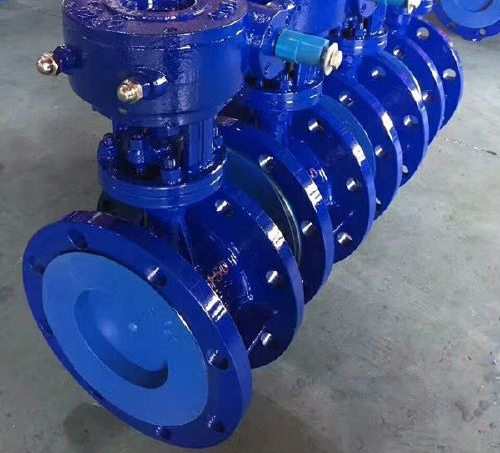

D343H25C-涡轮蜗杆三偏心蝶阀产品说明书资料介绍
D343H25C-涡轮蜗杆三偏心蝶阀阀杆轴心同时偏离碟片中心及本体中心，且阀座回转轴线与阀体通道轴线有一定角度的，称为三偏心蝶阀。被广泛用于介质温度≤300℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。材质分为：铸钢、不锈钢
结构原理
三偏心蝶阀 要耐高温、 使用硬密封、但泄漏量大；要零泄漏、 使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体 线、另一边则平行于本体 线。
这第三次偏心的大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解。
三偏心蝶阀优点
1个偏心：阀轴位于阀板轴后面，使得密封能够完全紧密环绕接触整个阀座
2个偏心：阀轴 线偏离管道和阀门 线，这就免受阀门开启和关闭的干扰
3个偏心：阀座锥体轴偏离阀 线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀*的压缩密封效果。
三偏心蝶阀的缺点
事物都会多多少少有一些缺陷，三偏心蝶阀也不例外，它的缺点有以下两点
1、三偏心蝶阀的特殊工艺，蝶板的结构都会比较厚，所以如果在小口径管路上使用三偏心结构的蝶阀，在开启状态下蝶板对于管道内流通介质的阻力会很大，流阻大，所以一般来说三偏心蝶阀不适应于DN200以下小口径管路之中
2、在常开管路中，三偏心蝶阀阀座密封面和蝶板上的多层次密封圈都会受到正面冲刷，时间长了会对阀门的密封性能产生影响
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D343H25C-涡轮蜗杆三偏心蝶阀产品，请您根据D343H25C-涡轮蜗杆三偏心蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
D343H25C-涡轮蜗杆三偏心蝶阀产品说明书资料介绍
D343H25C-涡轮蜗杆三偏心蝶阀阀杆轴心同时偏离碟片中心及本体中心，且阀座回转轴线与阀体通道轴线有一定角度的，称为三偏心蝶阀。被广泛用于介质温度≤300℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。材质分为：铸钢、不锈钢
结构原理
三偏心蝶阀 要耐高温、 使用硬密封、但泄漏量大；要零泄漏、 使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体 线、另一边则平行于本体 线。
这第三次偏心的大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解。
三偏心蝶阀优点
1个偏心：阀轴位于阀板轴后面，使得密封能够完全紧密环绕接触整个阀座
2个偏心：阀轴 线偏离管道和阀门 线，这就免受阀门开启和关闭的干扰
3个偏心：阀座锥体轴偏离阀 线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀*的压缩密封效果。
三偏心蝶阀的缺点
事物都会多多少少有一些缺陷，三偏心蝶阀也不例外，它的缺点有以下两点
1、三偏心蝶阀的特殊工艺，蝶板的结构都会比较厚，所以如果在小口径管路上使用三偏心结构的蝶阀，在开启状态下蝶板对于管道内流通介质的阻力会很大，流阻大，所以一般来说三偏心蝶阀不适应于DN200以下小口径管路之中
2、在常开管路中，三偏心蝶阀阀座密封面和蝶板上的多层次密封圈都会受到正面冲刷，时间长了会对阀门的密封性能产生影响
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D343H25C-涡轮蜗杆三偏心蝶阀产品，请您根据D343H25C-涡轮蜗杆三偏心蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
