奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D71JH10Q-手动蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
D71JH10Q-手动蝶阀产品说明书资料介绍

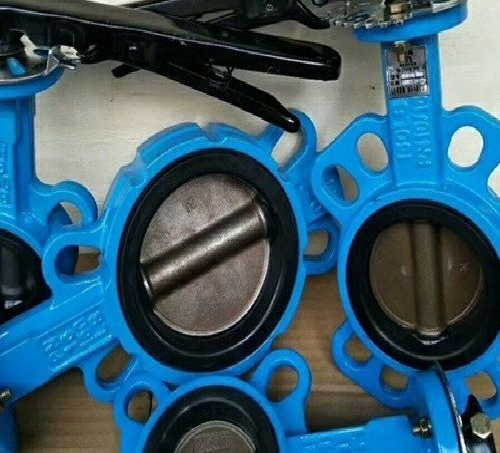

D71JH10Q-手动蝶阀由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，阀座可脱卸构造，用于电力、石油、环保、冶金、钢铁等流体管线上作为调节和截流使用
主要零部件材料:
阀体：灰铸铁、球墨铸铁、碳钢
蝶板：碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢、双相不锈钢板1.4529、2507、C276
阀座：天然橡胶(NBR)、三元乙丙橡胶(EPDM)
阀杆：不锈钢、 2Cr13、304
产品外形及结构尺寸
外形图
安装注意事项
1、安装前应核对蝶阀规格、压力、温度、是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D71JH10Q-手动蝶阀产品，请您根据D71JH10Q-手动蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
D71JH10Q-手动蝶阀产品说明书资料介绍
D71JH10Q-手动蝶阀由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，阀座可脱卸构造，用于电力、石油、环保、冶金、钢铁等流体管线上作为调节和截流使用
主要零部件材料:
阀体：灰铸铁、球墨铸铁、碳钢
蝶板：碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢、双相不锈钢板1.4529、2507、C276
阀座：天然橡胶(NBR)、三元乙丙橡胶(EPDM)
阀杆：不锈钢、 2Cr13、304
产品外形及结构尺寸
| 公称通径(DN) | L | D | D1 | Z-Ф | H | H1 | A | B |
| 40 | 33 | 150 | 110 | 4-18 | 220 | 150 | 270 | 118 |
| 50 | 43 | 165 | 125 | 4-18 | 270 | 190 | 270 | 118 |
| 65 | 46 | 185 | 145 | 4-18 | 295 | 205 | 270 | 118 |
| 80 | 46 | 200 | 160 | 8-18 | 305 | 210 | 270 | 118 |
| 100 | 52 | 220 | 180 | 8-18 | 340 | 215 | 270 | 118 |
| 125 | 56 | 250 | 210 | 8-18 | 370 | 245 | 310 | 118 |
| 150 | 56 | 285 | 240 | 8-22 | 395 | 255 | 310 | 118 |
| 200 | 60 | 340 | 295 | 8-22 | 475 | 300 | 370 | 165 |
安装注意事项
1、安装前应核对蝶阀规格、压力、温度、是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
