ZJHP16-气动调节阀产品说明书资料介绍

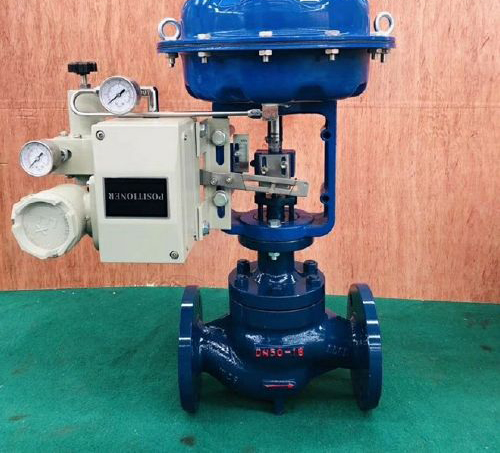

ZJHP16-气动调节阀由气动薄膜执行器+调节阀体+阀门定位器+减压阀四大部分组合而成,以压缩空气为动力,接受4~20MA的直流信号,用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。
用途
广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
技术参数选型表
阀座直径(mm)253240506580100125150200250300
额定流量系数Cv等百分比101625406310016025040063010001400
直线1117.627.5446911017627544069011001500
公称通径行程可选流量系数Cv(★标准型 ●推荐 ○定制)
DN2516 mm
DN3225 mm
DN40
DN50
DN6540mm
DN80
DN100
DN12560mm
DN150
DN200
DN250100mm
DN300
气动执行机构ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
膜片有效面积Ae (cm2)3505609001600
作用方式弹簧范围金属密封允许压差(MPa)
气开20-100KPa32.252.251.952.362.041.671.411.411.140.650.55
40-200 KPa6.46.46.46.46.46.46.46.46.46.41.551.4
80-240 KPa6.46.46.46.46.46.46.46.46.46.44.084.08
气关20-100KPa1.51.131.130.981.181.020.840.710.710.570.650.55
订货须知:
订货时请用户提供以下资料
1.调节阀名称、型号
2.公称压力(MPa)
3.公称通径(mm)
4.额定流量系数(Kv)
5.固有流量特性
6.介质名称;
7.工作温度及范围
8.整机作用方式
9.压力设定点及调节范围
10.阀体、阀内件及填料材质
11.所配附件
12.其它特殊要求
