我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多气动薄膜调节切断阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

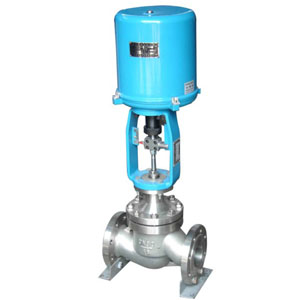

ZMQ型气动薄膜调节切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。 ZMQ型气动薄膜切断阀有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。 气动薄膜调节切断阀特点 切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
平衡型阀内件，提高了切断阀的许用压差。
波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
活塞式执行机构，操作力大，使用压差大。
阀芯、阀座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料：聚四氟乙烯、柔性石墨 波纹膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞（软质件）：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti
气动薄膜调节切断阀主要性能技术参数
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数kv | 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||
| 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 三通 | |||||||||||||
| 额定行程(mm) | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
| 允许泄漏量 | 硬密封（L/H） | 套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量 | |||||||||||
| 软密封（ml/min） | 无 | ||||||||||||
| 介质温度℃ | -200～+200、-40～+450 | ||||||||||||
| 膜片有效面积（cm2）（薄膜式切断阀） | 100 | 200 | 400 | 600 | 1000 | ||||||||
| 公称压力PN(Mpa) | 1.6 4.0 6.4 | ||||||||||||
| 允许压差（Mpa） | 单座 | 6.4 | 6.4 | 3.8 | 2.5 | 2.9 | 1.8 | 2.0 | 1.3 | 0.83 | 0.8 | 0.55 | 0.52 |
| 套筒 | 6.4 | ||||||||||||
| 信号压力Kpa | 200（薄膜片） | ||||||||||||
| 阀体 | Ht200 ZG230-450\ZG1Cr18Ni9Ti | ||||||||||||
| 阀塞套筒 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 阀芯、阀座 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 填 料 | 聚四乙烯 柔性石墨 | ||||||||||||
| 可配附件 | 空气过滤减压器、电磁阀、阀位回讯器等 | ||||||||||||
气动薄膜调节切断阀外形尺寸表
| 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
| A(mm) | 194 | 230 | 306 | 394 | 496 | ||||||||
| L(mm) | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||||
| D(mm) | PN16 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| PN64 | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | |
| H2(mm) | 325 | 346 | 360 | 369 | 477 | 517 | 540 | 742 | 822 | 877 | |||
上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的气动薄膜调节切断阀产品，请您根据气动薄膜调节切断阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
