奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多 ANSI 150-偏心角行程调节阀 相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

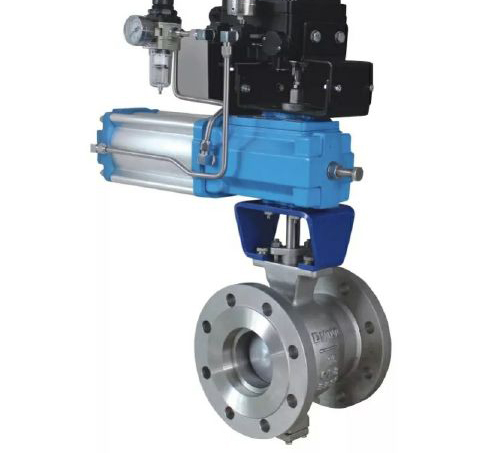

偏心角行程调节阀产品说明书资料介绍
偏心角行程调节阀又叫偏心旋转阀是一种结构新颖的调节阀。阀芯、阀杆只做旋转运动，所以它开关转动时所受磨擦力很小，在阀门关闭过程中旋转阻力很小，当阀芯和阀座相接触关闭时，阀芯挠臂在执行机构推力作用下产生微小弹性变型及弹性涨紧力使阀芯与阀座接触更加紧密牢固，因此该偏芯旋转阀的泄漏量很小。同时关闭阀让所需的执行机构推力与球阀、蝶阀相比要小。
使用用途
作为纸·纸浆关连的控制阀使用
作为粉体的切割等运输粉体时的开关的控制阀使用
作为各种介质（液体，气体）的控制阀使用
技术参数和性能指标1.阀体
型 式： 偏心旋转阀
公称通径： 25-300mm
公称压力：,300,600; JIS 10,20,30,40K
连接形式：对夹式连接
材 料: ZG25, ZG1Cr18Ni9和ZG0Cr17Ni12Mo2
上阀盖与阀体成一个整体:-60-+350°C
压盖型式: 螺栓压紧式
填 料: 含浸聚四氟乙烯石棉填料
2.阀内组件
阀芯型式:偏心旋转阀芯（带导流翼）
流量特性：%
阀 座: 夹紧式阀座
球芯材料: 17-4PH 1Cr18Ni9 0Cr17Ni2Mo2或堆焊司太莱合金
球芯转角: 全开60°
阀座材料: 17-4PH和0Cr17Ni12Mo2，软阀座的标准温度-60-+200°C
3.执行机构
型 式: VR薄膜执行机构
膜片材料: 氯丁橡胶夹尼龙
供气压力:VR1:0.22MPa,VR2:0.35MPa,VR3:0.35,0.50MPa
弹簧范围:VR1:0.07-0.14MPa,VR2:0.10-0.20MPa,VR3:0.08-0.16MPa和0.18-0.28MPa
气源接头: RC1/4
气室容积: VR1:760cm3,VR2:220cm3,VR3:5800cm3
环境温度: -30-+70°C
4.性能 （带定位器）
泄漏量金属阀座： 符合标准ANSI B16.1041Ⅴ级，小于额定流量系数Kv的0.1%
回 差: 1%（带定位器）
线 性: ±2% （带定位器） ±5%（定位器用等百分比凸轮）
行程时间: VR2 空载8秒，VR3 空载21秒（转角0-60°带定位器）
可调范围: 100：1
阀作用型式: 气-开式或气-关式
附 件: 定位器和手轮, 定位器
型 号: 定位器
输入信号: 标准0.02-0.10MPa,分程0.02-0.06，0.06-0.10MPa
供气压力: 0.35-0.50MPa
输出特性: 线性百分比特性
耗 气 量: 12L/min（供气压力为0.50MPa）
气源流量: 大120L/min（供气压力为0.50MPa）
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的 ANSI 150-偏心角行程调节阀 产品，请您根据 ANSI 150-偏心角行程调节阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
