奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZZYP16B-自力式蒸汽压力调压阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

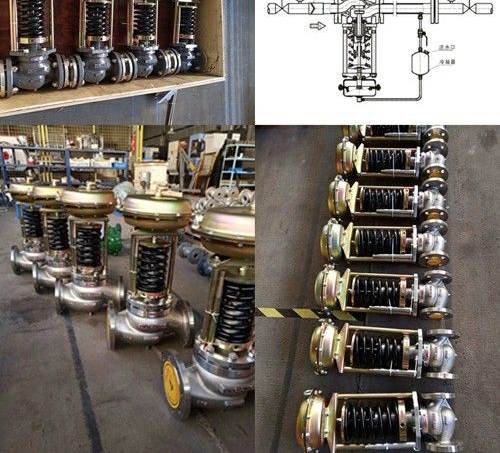

ZZYP16B-自力式蒸汽压力调压阀产品说明书资料介绍
ZZYP16B-自力式蒸汽压力调压阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。
当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。
自力式阀后压力调节阀为减压用阀后压力调节型（B型），压力分段范围15~3000Kpa，配用不同的检测执行机构，广泛应用于蒸汽、各种气体及液体减压稳压的自动控制。
设计特点
1、波纹管平衡结构设计，灵敏度高、稳定性能好、控制精度高、可调范围广
2、低噪音、免维护
3、标准模块化设计
性能参数
阀内件特点：1、内置波纹管，具有压力平衡结构，灵敏度高
2、结构紧凑，性能可靠，免于维护
3、采用标准模块化设计
阀体类型： 直通式
阀盖形式： 标准型 散热型
流量特性： 快开
口径范围： DN15-300(1/2"-12")
压力等级： PN1.6、2.5、4.0、6.4Mpa（ANSI 150、300LB）
泄漏等级： ASME B16.104 VI（软密封）
ASME B16.104 Ⅳ（硬密封）
管道连接方式：法兰式、焊接式、螺纹式
设定值偏差：±8%
适用温度范围：-30° ～ 350°
执行机构类型：薄膜式执行机构（自力式）
活塞式执行机构（自力式）
波纹管式执行机构（自力式）
工作原理
工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。P2经过控制管线输入到执行器的下
膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。
当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。
本类阀门在管道中一般应当水平安装。
当需要改变阀后压力P2的设定值时，可调整调节螺母。
订货时请提供
公称通径
公称压力
使用介质
介质温度
阀前压力
阀后压力
流量要求
如有其它特殊要求请备注
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZZYP16B-自力式蒸汽压力调压阀产品，请您根据ZZYP16B-自力式蒸汽压力调压阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
