奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZSQP64K-气动活塞切断阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

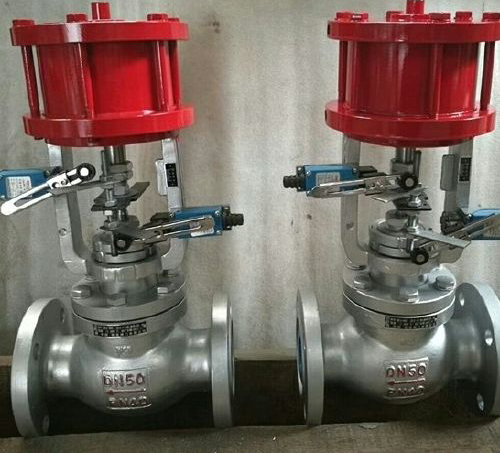

ZSQP64K-气动活塞切断阀说明书资料介绍:
ZSQP64K-气动活塞切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。广泛应用于气体、液体及蒸汽介质切断/流向的自动控制。
作用形式代号:
气关式（B）－失气时阀位开(FO)
气开式（K）－失气时阀位关（FC）
特点:
1.多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
2.阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
3.阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
4.平衡型阀内件，提高了切断阀的许用压差。
技术参数
用户订货须知
订货时请用户提供以下资料
1.调节阀名称、型号；
2.公称压力(MPa) ；
3.公称通径(mm) ；
4.额定流量系数(Kv)；
5.固有流量特性；
6.介质名称；
7.工作温度及范围 ；
8.整机作用方式；
9.压力设定点及调节范围 ；10.阀体、阀内件及填料材质；
11.所配附件；
12.其它特殊要求 ；
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZSQP64K-气动活塞切断阀产品，请您根据ZSQP64K-气动活塞切断阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZSQP64K-气动活塞切断阀说明书资料介绍:
ZSQP64K-气动活塞切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。广泛应用于气体、液体及蒸汽介质切断/流向的自动控制。
作用形式代号:
气关式（B）－失气时阀位开(FO)
气开式（K）－失气时阀位关（FC）
特点:
1.多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
2.阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
3.阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
4.平衡型阀内件，提高了切断阀的许用压差。
技术参数
| 公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数kv | 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||
| 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 三通 | |||||||||||||
| 额定行程（mm） | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
| 允许泄漏量 | 硬密封（L/H） | 套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量 | |||||||||||
| 软密封（ml/min） | 无 | ||||||||||||
| 介质温度℃ | -200～+200、-40～+450 | ||||||||||||
| 膜片有效面积（cm2）（薄膜式切断阀） | 100 | 200 | 400 | 600 | 1000 | ||||||||
| 公称压力PN（MPa） | 1.6 4.0 6.4 | ||||||||||||
| 允许压差（MPa） | 单座 | 6.4 | 6.4 | 3.8 | 2.5 | 2.9 | 1.8 | 2 | 1.3 | 0.83 | 0.8 | 0.55 | 0.52 |
| 套筒 | 6.4 | ||||||||||||
| 信号压力KPa | 200（薄膜片） | ||||||||||||
| 阀体 | Ht200 ZG230-450ZG1Cr18Ni9Ti | ||||||||||||
| 阀塞套筒 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 阀芯、阀座 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 填 料 | 聚四乙烯 柔性石墨 | ||||||||||||
订货时请用户提供以下资料
1.调节阀名称、型号；
2.公称压力(MPa) ；
3.公称通径(mm) ；
4.额定流量系数(Kv)；
5.固有流量特性；
6.介质名称；
7.工作温度及范围 ；
8.整机作用方式；
9.压力设定点及调节范围 ；10.阀体、阀内件及填料材质；
11.所配附件；
12.其它特殊要求 ；
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZSQP64K-气动活塞切断阀产品，请您根据ZSQP64K-气动活塞切断阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
