奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZAZP16P-氨水电动调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

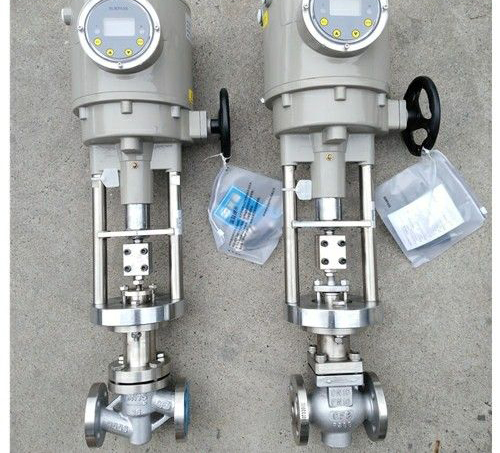

ZAZP16P-氨水电动调节阀产品说明书资料介绍：
ZAZP16P-氨水电动调节阀工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点:电动调节阀节能(只在工作时才消耗电能)，环保(无碳排放)，安装快捷方便(无需复杂的气动管路和气泵工作站)。阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分特性及抛物线特性三种
结构形式
ZAZP16P-氨水电动调节阀由智能一体化型电动执行机构与的调节阀体组配而成。是生产过程自动调节系统中的重要环节之一，它以DC24V/AC220V/380V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mADC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。应用于化工、石油、冶金、电站、轻纺、造纸等工业生产过程的自动化调节和远程控制。
相关产品：喷氨优化电动调节阀 烟气脱硝调节阀技术参数
性能指标
结构示意图
零件材料：
连接尺寸：
订货须知
1．流量范围
2．安装方式
3．工作压力
4．液体化学性质
5．要求准确度
6．附件要求(根据用户要求我公司可成套提供连接法兰、流量计等)
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZAZP16P-氨水电动调节阀产品，请您根据ZAZP16P-氨水电动调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZAZP16P-氨水电动调节阀产品说明书资料介绍：
ZAZP16P-氨水电动调节阀工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点:电动调节阀节能(只在工作时才消耗电能)，环保(无碳排放)，安装快捷方便(无需复杂的气动管路和气泵工作站)。阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分特性及抛物线特性三种
结构形式
ZAZP16P-氨水电动调节阀由智能一体化型电动执行机构与的调节阀体组配而成。是生产过程自动调节系统中的重要环节之一，它以DC24V/AC220V/380V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mADC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。应用于化工、石油、冶金、电站、轻纺、造纸等工业生产过程的自动化调节和远程控制。
相关产品：喷氨优化电动调节阀 烟气脱硝调节阀技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 双座 | 8 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
| 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 双座 | ≤ 公称压力 | |||||||||||||
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座式 | |||||||||||||
| 流量特性 | 等百分比、直线性 | |||||||||||||
| 配置执行器类别 | DKZ系列电动执行器(客户品牌亦可) | |||||||||||||
| 执行器参数 | 电源电压：220V、380V、输入信号：4-10mA DC、4-20mA DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
| 项目 | 指标值 | |
| 基本误差% | ±3.0 | |
| 回差% | 2 | |
| 死区％ | 2 | |
| 泄漏量 | 单座阀 | 符合JB/T7387-94 IV级小于阀的额定容量×10-4 |
| 双座阀 | 符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3 | |
| 套筒阀 | 符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3 | |
零件材料：
| 精小型电动调节阀 (单座式结构) | 精小型电动调节阀 (套筒式结构) | ||||
| 1 | 阀体 | WCB、CF8、CF8M、CF3 | 1 | 阀体 | WCB、CF8、CF8M、CF3 |
| 2 | 垫片 | PTFE、金属石墨垫片 | 2 | 垫片 | PTFE、金属石墨垫片 |
| 3 | 阀座 | 304、316、316L | 3 | 套筒 | 304、316、316L |
| 4 | 阀芯组件 | 304、316、316L | 4 | 阀芯 | 304、316、316L |
| 5 | 导向套/并帽 | 304、316、316L / 铜 | 5 | 中垫 | PTFE、金属石墨垫片 |
| 6 | 中垫 | PTFE、金属石墨垫片 | 6 | 阀盖 | PTFE\石墨垫片 |
| 7 | 阀盖 | WCB、CF8、CF8M、CF3 | 7 | 阀杆 | 304、316、316L |
| 8 | 填料 | PTFE、柔性石墨 | 8 | 填料 | PTFE、柔性石墨 |
| 9 | 填料压盖 | WCB、CF8、CF8M、CF3 | 9 | 填料压盖 | WCB、CF8、CF8M、CF3 |
| 公称通径(DN) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
| PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
| PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
| H1 | 668 | 668 | 684 | 684 | 785 | 785 | 795 | 945 | 945 | 945 | 1050 | 1145 | |
| W | 460 | 460 | 460 | 530 | 530 | 530 | 530 | 630 | 630 | 630 | 630 | 630 | |
1．流量范围
2．安装方式
3．工作压力
4．液体化学性质
5．要求准确度
6．附件要求(根据用户要求我公司可成套提供连接法兰、流量计等)
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZAZP16P-氨水电动调节阀产品，请您根据ZAZP16P-氨水电动调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
