  • 调节阀
  • 电动三通合流-分流调节阀
  • ZDLQ-ZDLX

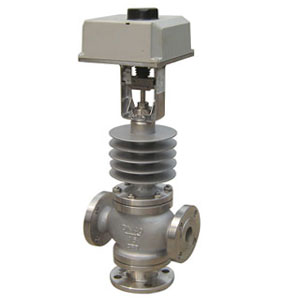

  • ZDLQ-ZDLX电动三通合流-分流调节阀
  • 701
上一个：  下一个:气动薄膜调节切断阀

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多电动三通合流-分流调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

电动三通合流-分流调节阀阀介绍
ZAZQ/X型电动三通合流/分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0~10或4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。 　　本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0~10或4~20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

电动三通合流-分流调节阀特点 流体对阀芯作用方向都处于流开状态，故工作稳定性好。除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。伺服放大器采用深度动态负反馈，可提高调节精度。电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。

电动三通合流-分流调节阀主要零件材料 阀体、阀盖：HT200、ZG230～450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13

电动三通合流-分流调节阀主要技术参数

公称通径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流           80 100 125 150 200 250 300
额定流量系数Kv 合流 8.5 13 21 34 52 85 135 210 340 535 800 1260
分流           85 135 210 340 535 800 1260
公称压力 MPa 1.6 4.0 6.0
流量特性 直线
执
行
机
构		 Ⅱ型 DKZ-310 DKZ-310 DKZ-410 DKZ-510 DKZ-510
Ⅲ型 DKZ-510C DKZ-310C DKZ-410C DKZ-510C DKZ-510C
出轴推力(N) 4000 4000 6400 16000 16000
行程mm 16 25 40 60 100
上阀盖型式 1.6 1.0 2.5 1.6 1.5 1.0 0.65 0.4 0.3 0.16 0.26 0.18
允许压差(MPa) 普通式（常温型），热片式（中温型）
介质温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
可调比 30:1
法兰标准 铸铁按JB78-59，铸钢按JB79-59
输入阻抗 Ⅱ型：200　Ⅲ型：250
出厂状态 电开（对上阀座而言），如需电关，订货时应注明
电动三通合流-分流调节阀外形尺寸
公称
通径
DN		 A L H H1
分流 合流 PN1.6 PN4.0 PN6.4 分流 合流 PN1.6 PN4.0 PN6.4 PN1.6 PN4.0 PN6.4
普通型 热片型 普通型 热片型
25 520 490 185 190 200     715 865       140 150 160
32 520 490 200 210 210     721 871       150 160 170
40 520 490 220 230 235     733 883       160 170 180
50 520 490 250 255 265     748 898       180 190 200
65 520 520 275 285 295     839 999       200 220 220
80 520 520 305 310 320 872 1032 842 1002 225 250 265 210 230 240
100 520 520 350 355 370 896 1056 846 1006 245 275 285 220 250 260
125 520 520 410 425 440 947 1162 897 1112 284 320 325 260 300 300
150 520 520 450 460 475 947 1162 897 1112 305 340 340 280 320 320
200 520 520 550 560 570 965 1180 905 1120 350 400 410 320 380 380
250 520 520 670 740 750
300 520 520 770 805 820
上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的电动三通合流-分流调节阀产品，请您根据电动三通合流-分流调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
