产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ATR-单向阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

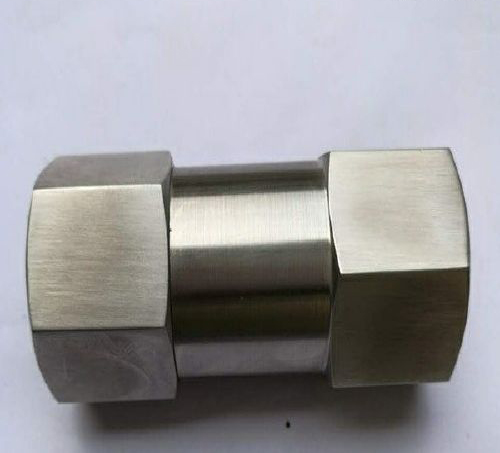

ATR-单向阀产品说明书资料介绍
ATR-单向阀内螺纹连接防爆安装及拆卸，连接牢﹑耐压能力高﹑密封性和反复性好，安装检修方便﹑工作安全可靠等特点。广泛适用液压和气压管道，营业充气，测量仪器的关闭和排气，控制盘中等真空系统，高纯化装置，高压系统，气体分析、试验设备、粮食加工、试验站及其它一切相适应的设备和场所。
性能特性:
碳钢ATR-单向阀－30℃～＋200℃；2）硬密封不锈钢ATR-单向阀－60℃～＋400℃
材质：ATR-单向阀标准配置为碳钢阀体（不锈钢ATR-单向阀需批量订制）；2）RSVIATR-单向阀为不锈钢304.
密封：ATR-单向阀的阀芯同阀座之间为金属对金属的硬密封；2）RSVIATR-单向阀的阀芯上有氟橡胶软密封（见上图）
工作温度:碳钢ATR-单向阀－30℃～＋200℃；2）硬密封不锈钢ATR-单向阀－60℃～＋400℃（不锈钢ATR-单向阀需批量订制）；3）RSVI不锈钢软密封ATR-单向阀－25℃～＋200℃。
工作压力：碳钢ATR-单向阀350bar；2）RSVI不锈钢软密封ATR-单向阀250～400bar（见下表）
接口形式：BSPP英制直管内螺纹(G螺纹)。
阀芯结构：阀芯的运动具有轴向导向功能，有利于延长阀芯适用寿命。
ATR-单向阀弹簧开启压力：ATR-单向阀标准开启压力为0.35bar（5psi），其它开启压力请垂询；2）RSVIATR-单向阀标准开启压力为1bar，其它开启压力请垂询。
性能参数
外形尺寸:
尺寸结构图:
安装和使用:
1、安装时首先确认一下阀门的密封形式是否满足要求使用。
2、安装后检测螺纹处拧紧情况。
3、通气源检测阀门阀芯活动情况。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ATR-单向阀产品，请您根据ATR-单向阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ATR-单向阀产品说明书资料介绍
ATR-单向阀内螺纹连接防爆安装及拆卸，连接牢﹑耐压能力高﹑密封性和反复性好，安装检修方便﹑工作安全可靠等特点。广泛适用液压和气压管道，营业充气，测量仪器的关闭和排气，控制盘中等真空系统，高纯化装置，高压系统，气体分析、试验设备、粮食加工、试验站及其它一切相适应的设备和场所。
性能特性:
碳钢ATR-单向阀－30℃～＋200℃；2）硬密封不锈钢ATR-单向阀－60℃～＋400℃
材质：ATR-单向阀标准配置为碳钢阀体（不锈钢ATR-单向阀需批量订制）；2）RSVIATR-单向阀为不锈钢304.
密封：ATR-单向阀的阀芯同阀座之间为金属对金属的硬密封；2）RSVIATR-单向阀的阀芯上有氟橡胶软密封（见上图）
工作温度:碳钢ATR-单向阀－30℃～＋200℃；2）硬密封不锈钢ATR-单向阀－60℃～＋400℃（不锈钢ATR-单向阀需批量订制）；3）RSVI不锈钢软密封ATR-单向阀－25℃～＋200℃。
工作压力：碳钢ATR-单向阀350bar；2）RSVI不锈钢软密封ATR-单向阀250～400bar（见下表）
接口形式：BSPP英制直管内螺纹(G螺纹)。
阀芯结构：阀芯的运动具有轴向导向功能，有利于延长阀芯适用寿命。
ATR-单向阀弹簧开启压力：ATR-单向阀标准开启压力为0.35bar（5psi），其它开启压力请垂询；2）RSVIATR-单向阀标准开启压力为1bar，其它开启压力请垂询。
性能参数
| 产品名称 | ATR-单向阀 | 产品型号 | -G14-SS-10bar |
| 驱动方式 | 手动 | 公称通径 | DN4-DN40 |
| 连接方式 | 内螺纹连接 | 公称压力 | ≤6.4Mpa |
| 结构形式 | 弹簧升降式 | 制造标准 | 国家标准 |
| 阀体材质 | SS304,SS316,SS316L | 适用温度 | -20℃～65℃ |
| 适用介质 | 水，油，气 | ||
| 应用场合 | 实验室，化工仪器仪表，工业设备。 | ||
| ATR-单向阀型号 | 公称 | 工作压力bar | G | L1 | L2 | t | SW1 | SW2 | SW3 | ||
| 碳钢阀 | RSVI不锈钢阀 | 通径 | RSVI | mm | mm | mm | mm | mm | mm | ||
| － | RSVI G1/8-SS | 4 | － | 400 | G1/8〞 | － | 42.5 | 8 | － | 19 | 19 |
| 1/4〞BSP5 psi | RSVI G1/4-SS | 5 | 350 | 400 | G1/4〞 | 60 | 54 | 12 | 19 | 19 | 19 |
| 3/8〞BSP5 psi | RSVI G3/8-SS | 8 | 350 | 400 | G3/8〞 | 70 | 60 | 12 | 24 | 24 | 27 |
| 1/2〞BSP5 psi | RSVI G1/2-SS | 12 | 350 | 400 | G1/2〞 | 77 | 72 | 15 | 30 | 32 | 36 |
| 3/4〞BSP5 psi | RSVI G3/4-SS | 16 | 350 | 400 | G3/4〞 | 90 | 84 | 16.5 | 36 | 41 | 46 |
| 1〞BSP5 psi | RSVI G1-SS | 20 | 350 | 250 | G1〞 | 106 | 95 | 19 | 45 | 46 | 50 |
| 11/4〞BSP5 psi | RSVI G11/4-SS | 25 | 350 | 250 | G11/4〞 | 125 | 110 | 21.5 | 55 | 55 | 60 |
| 11/2〞BSP5 psi | RSVI G11/2-SS | 30 | 350 | 250 | G11/2〞 | 140 | 114.5 | 22 | 65 | 65 | 70 |
| 2〞BSP5 psi | RSVI G2-SS | 40 | 350 | 250 | G2〞 | 160 | 120 | 26 | 75 | 75 | 75 |
安装和使用:
1、安装时首先确认一下阀门的密封形式是否满足要求使用。
2、安装后检测螺纹处拧紧情况。
3、通气源检测阀门阀芯活动情况。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ATR-单向阀产品，请您根据ATR-单向阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
