奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多HDH76Y150LBSS-对夹蝶式止回阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

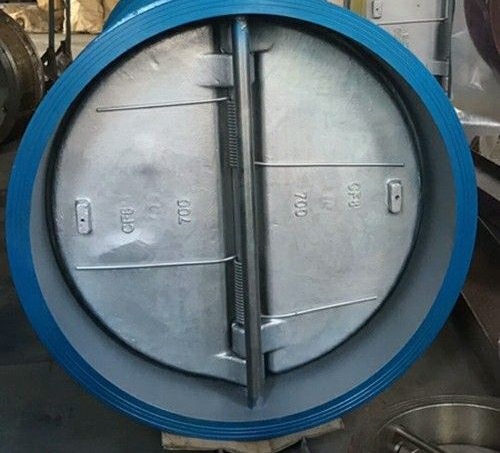

HDH76Y150LBSS-对夹蝶式止回阀说明书资料介绍
HDH76Y150LBSS-对夹蝶式止回阀阀体材质可以根据使用介质选择，有WCB铸钢，CF8不锈钢，双相钢等特殊钢材，启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
工作原理
升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道 线作升降运动，动作可靠，但流体阻力较大，适用于小口径的场合。
升降式止回阀可直通式和立式两种
直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路
旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。
结构划分
可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
外形尺寸
尺寸图
安装应注意以下事顶
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向*。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HDH76Y150LBSS-对夹蝶式止回阀产品，请您根据HDH76Y150LBSS-对夹蝶式止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
HDH76Y150LBSS-对夹蝶式止回阀说明书资料介绍
HDH76Y150LBSS-对夹蝶式止回阀阀体材质可以根据使用介质选择，有WCB铸钢，CF8不锈钢，双相钢等特殊钢材，启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
工作原理
升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道 线作升降运动，动作可靠，但流体阻力较大，适用于小口径的场合。
升降式止回阀可直通式和立式两种
直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路
旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。
结构划分
可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
外形尺寸
| 公称通径 | L | H | D | |
| DN(mm) | 150 | |||
| 50 | 43 | 60 | 105 | 105 |
| 65 | 49 | 76 | 124 | 124 |
| 80 | 64 | 89 | 142 | 152 |
| 100 | 64 | 110 | 162 | 162 |
| 125 | 70 | 141 | 192 | 192 |
| 150 | 76 | 168 | 218 | 218 |
| 200 | 89 | 219 | 272 | 273 |
| 250 | 114 | 273 | 328 | 328 |
| 300 | 114 | 324 | 378 | 384 |
| 350 | 127 | 356 | 438 | 444 |
| 400 | 140 | 418 | 489 | 495 |
安装应注意以下事顶
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向*。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
