奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多HH48X10-缓闭止回阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!
HH48X10-缓闭止回阀产品说明书资料介绍

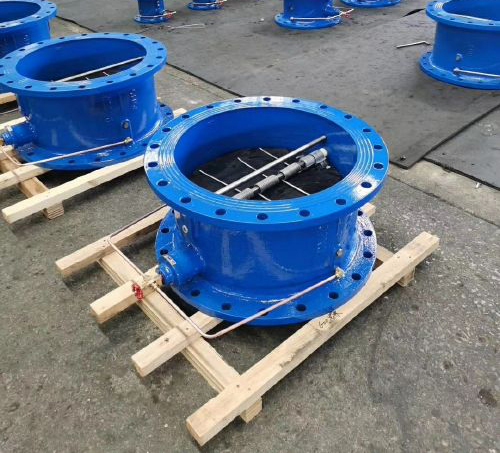

HH48X10-缓闭止回阀由阀体+阀瓣+油缸三大部分组合而成,用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好节能效果等特点。
特点
具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好节能效果等特点。
技术参数
公称压力:1.0~2.5MPa
公称通经:40~1000mm
缓闭时间:3~60
秒适用介质:清水、污水、海水
适用温度:0~80℃(如需要,可达200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
性能参数
零件材料
外形尺寸
外形图
安装使用方法介绍安装示意图
1. HH48X10-缓闭止回阀可以水平安装(箭头平行水平地面),也可以垂直安装(箭头与水平地面垂直方向),一般DN大于400的采用水平方向安装。
2. 安装前应对管道进行清洗,对闪光灯全面检查,确保无损之后再装入管路,装入时注意箭头所指方向与介质运行方向。
3. 在该阀的进口处应安装过滤器,出口处要安装一台蝶阀或闸阀,以便于该阀门及其它设备维修。
4. 在坚固法兰连接螺栓时,应注意对称均匀坚固。

上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HH48X10-缓闭止回阀产品,请您根据HH48X10-缓闭止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
HH48X10-缓闭止回阀产品说明书资料介绍
HH48X10-缓闭止回阀由阀体+阀瓣+油缸三大部分组合而成,用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好节能效果等特点。
特点
具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好节能效果等特点。
技术参数
公称压力:1.0~2.5MPa
公称通经:40~1000mm
缓闭时间:3~60
秒适用介质:清水、污水、海水
适用温度:0~80℃(如需要,可达200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
性能参数
型号 | 公称压力(MPa) | 强度试验压力(MPa) | 密封压力(MPa) | 适用温度(℃) | 适用介质 | 缓闭时间 |
HH48X | 1 | 1.5 | 1.1 | ≤80 | 海水 | ≤60秒 |
1.6 | 2.4 | 1.76 | 污水 | |||
2.5 | 3.75 | 2.75 | 清水 |
零件名称 | 阀体 | 阀瓣 | 阀杆、油缸、活塞 | 弹簧 | 阀座 |
材料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁晴橡胶 |
DN | L | L1 | H | H1 |
40 | 140 | / | 200 | 88 |
50 | 150 | / | 215 | 98 |
65 | 170 | / | 225 | 108 |
80 | 180 | / | 235 | 118 |
100 | 190 | 240 | 280 | 130 |
125 | 200 | 260 | 290 | 148 |
150 | 210 | 275 | 310 | 175 |
200 | 230 | 305 | 350 | 210 |
250 | 250 | 340 | 415 | 240 |
300 | 270 | 370 | 450 | 264 |
350 | 290 | 400 | 480 | 297 |
400 | 310 | 435 | 550 | 324 |
450 | 330 | 470 | 585 | 351 |
500 | 350 | 500 | 640 | 379 |
600 | 390 | 560 | 720 | 434 |
700 | 430 | 620 | 780 | 491 |
800 | 470 | 680 | 840 | 549 |
900 | 510 | 740 | 990 | 600 |
1000 | 550 | 800 | 1050 | 655 |
1200 | 630 | 920 | 1210 | 770 |
安装使用方法介绍安装示意图
1. HH48X10-缓闭止回阀可以水平安装(箭头平行水平地面),也可以垂直安装(箭头与水平地面垂直方向),一般DN大于400的采用水平方向安装。
2. 安装前应对管道进行清洗,对闪光灯全面检查,确保无损之后再装入管路,装入时注意箭头所指方向与介质运行方向。
3. 在该阀的进口处应安装过滤器,出口处要安装一台蝶阀或闸阀,以便于该阀门及其它设备维修。
4. 在坚固法兰连接螺栓时,应注意对称均匀坚固。
