奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多BS H7o46XB10C-不锈钢弹簧缓闭式止回阀 相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

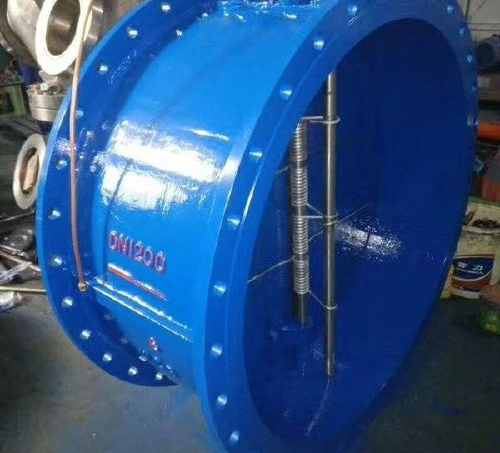

不锈钢弹簧缓闭式止回阀产品说明书资料介绍:
不锈钢弹簧缓闭式止回阀又称逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
结构原理
主要由阀体、阀盖、阀板、平衡砣、活塞和调节阀组成,用于给排水管道,安装在水泵出口处用来防止介质逆流和消防破坏性水锤。具有阀瓣轻、开度大、节电效果 、流体阻力小、水锤消除结构 合理、密封性能可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪音等优点。
结构特点
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20
3、阀瓣关闭快速,水锤压力小
4、水平或垂直管道均可使用,安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
技术参数
公称压力:1.0~2.5MPa
公称通经:40~1000mm
缓闭时间:3~60秒
适用介质:清水、污水、海水
适用温度:0~80℃(如需要,可达200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
安装示意图
外形尺寸

上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的BS H7o46XB10C-不锈钢弹簧缓闭式止回阀 产品,请您根据BS H7o46XB10C-不锈钢弹簧缓闭式止回阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
不锈钢弹簧缓闭式止回阀产品说明书资料介绍:
不锈钢弹簧缓闭式止回阀又称逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
结构原理
主要由阀体、阀盖、阀板、平衡砣、活塞和调节阀组成,用于给排水管道,安装在水泵出口处用来防止介质逆流和消防破坏性水锤。具有阀瓣轻、开度大、节电效果 、流体阻力小、水锤消除结构 合理、密封性能可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪音等优点。
结构特点
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20
3、阀瓣关闭快速,水锤压力小
4、水平或垂直管道均可使用,安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
技术参数
公称压力:1.0~2.5MPa
公称通经:40~1000mm
缓闭时间:3~60秒
适用介质:清水、污水、海水
适用温度:0~80℃(如需要,可达200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
安装示意图
外形尺寸
DN | L | L1 | H | H1 |
40 | 140 | / | 200 | 88 |
50 | 150 | / | 215 | 98 |
65 | 170 | / | 225 | 108 |
80 | 180 | / | 235 | 118 |
100 | 190 | 240 | 280 | 130 |
125 | 200 | 260 | 290 | 148 |
150 | 210 | 275 | 310 | 175 |
200 | 230 | 305 | 350 | 210 |
250 | 250 | 340 | 415 | 240 |
300 | 270 | 370 | 450 | 264 |
350 | 290 | 400 | 480 | 297 |
400 | 310 | 435 | 550 | 324 |
450 | 330 | 470 | 585 | 351 |
500 | 350 | 500 | 640 | 379 |
600 | 390 | 560 | 720 | 434 |
700 | 430 | 620 | 780 | 491 |
800 | 470 | 680 | 840 | 549 |
900 | 510 | 740 | 990 | 600 |
1000 | 550 | 800 | 1050 | 655 |
1200 | 630 | 920 | 1210 | 770 |
