奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多TL941X10-电动活塞式流量调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

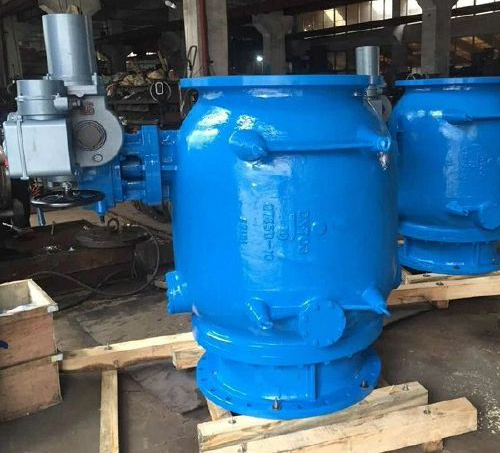

TL941X10-电动活塞式流量调节阀产品说明书资料介绍
TL941X10-电动活塞式流量调节阀公称通径DN100-DN1800，公称压力PN10-25，适用介质：水，具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。控制系统可集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。可以做到全关漏量为零可作为截止阀使用。（订货时请备注）。不必另设其他截止阀门。如控制程度及精度要求不是很高，该阀的控制可以手动或普通电动形式。可以卧式安装，也可以立式安装。
结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。经过改进的本系列流量调节阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置偏大的难题。
用途
适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的 多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统安全可靠性，满足系统自动化控制要求。
执行器性能
阀门过载保护
阀门行程保护
手动／电动切换装置
阀门开度位置指示装置
阀门开、关触点，触点接线的引出应满足就地及远方控制室的要求
结构原理
活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导 沿管路 作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应GB的要求。
电动调流调压阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
电动调流调压阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能 降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。
电动调流调压阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。
电动调流调压阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。
电动调流调压阀在正常运行工况下，无卡阻和有害振动现象，确保设备安全可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在大工作压差和动水启闭运行工况下，保证整体抗推力安全可靠，不发生有害的振动。
电动调流调压阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能，应动作灵活、安全可靠，手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电 机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置机电 设计，配置现地操作控制箱。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的TL941X10-电动活塞式流量调节阀产品，请您根据TL941X10-电动活塞式流量调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
TL941X10-电动活塞式流量调节阀产品说明书资料介绍
TL941X10-电动活塞式流量调节阀公称通径DN100-DN1800，公称压力PN10-25，适用介质：水，具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。控制系统可集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。可以做到全关漏量为零可作为截止阀使用。（订货时请备注）。不必另设其他截止阀门。如控制程度及精度要求不是很高，该阀的控制可以手动或普通电动形式。可以卧式安装，也可以立式安装。
结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。经过改进的本系列流量调节阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置偏大的难题。
用途
适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的 多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统安全可靠性，满足系统自动化控制要求。
执行器性能
阀门过载保护
阀门行程保护
手动／电动切换装置
阀门开度位置指示装置
阀门开、关触点，触点接线的引出应满足就地及远方控制室的要求
结构原理
活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导 沿管路 作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应GB的要求。
电动调流调压阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
电动调流调压阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能 降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。
电动调流调压阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。
电动调流调压阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。
电动调流调压阀在正常运行工况下，无卡阻和有害振动现象，确保设备安全可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在大工作压差和动水启闭运行工况下，保证整体抗推力安全可靠，不发生有害的振动。
电动调流调压阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能，应动作灵活、安全可靠，手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电 机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置机电 设计，配置现地操作控制箱。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的TL941X10-电动活塞式流量调节阀产品，请您根据TL941X10-电动活塞式流量调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
