奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多LTF941X10-调流阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

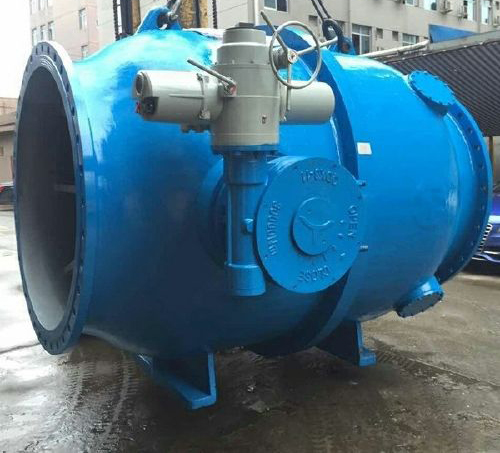

LTF941X10-调流阀产品说明书资料介绍
LTF941X10-调流阀主要用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用。从设计结构和材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置偏大的难题。
结构特点
1、该阀优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。
2、该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。
3、该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。
4、全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。
5、控制程度及精度要求不是很高，该阀的控制可以手动或普通电动形式。
6、安装方式以卧式安装，也可以立式安装。
7、阀体内任何位置的水流断面为环形结构。
结构原理
LTF941X10-调流阀通过导流器导引。水流从导流器外流入，经过导流器上的喷流孔形成多束水流，在阀体中腔产出碰撞，达到消能的效果；节流发生在活塞边缘与导流器的孔口之间，由于孔内水流速度很高，所以导流器选用的材质高度耐磨与抗腐蚀；同时因为碰撞发生的阀体流道中腔，有效降低了气蚀和冲刷对阀体的影响，提高阀门使用寿命。主密封圈位于导流器的前端，活塞在全行程上被导引，当被推动穿过主密封圈至全关位置时，阀门前后的差压强迫主密封圈紧贴套筒外壁实现截断。活塞通过连杆的引导在导流器内前后运动，阀杆借助曲柄与连杆传动，当执行机构驱动阀杆顺时针转动时，活塞向后移动，开启阀门；当执行机构驱动阀杆逆时针转动时，活塞向前移动，关闭阀门。
流量参照表
调流调压阀结构示意图
技术特点
轴向对称流道：阀体了轴向对称流道，完全避免了不必要的流向改变，使噪音和紊流趋势明显降低。
压力平衡：由于多功能锥形阀压力平衡套筒，使得操作套筒的轴向力与阀门两端的压差无关，因此使用较小的执行机构就能达到快动的目的。 调节效果好：近乎数字式控制，通过改变过流孔的数量实现流道面积的变化，具有良好的线性调节特性。
技术参数
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的LTF941X10-调流阀产品，请您根据LTF941X10-调流阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
LTF941X10-调流阀产品说明书资料介绍
LTF941X10-调流阀主要用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用。从设计结构和材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置偏大的难题。
结构特点
1、该阀优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。
2、该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。
3、该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。
4、全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。
5、控制程度及精度要求不是很高，该阀的控制可以手动或普通电动形式。
6、安装方式以卧式安装，也可以立式安装。
7、阀体内任何位置的水流断面为环形结构。
结构原理
LTF941X10-调流阀通过导流器导引。水流从导流器外流入，经过导流器上的喷流孔形成多束水流，在阀体中腔产出碰撞，达到消能的效果；节流发生在活塞边缘与导流器的孔口之间，由于孔内水流速度很高，所以导流器选用的材质高度耐磨与抗腐蚀；同时因为碰撞发生的阀体流道中腔，有效降低了气蚀和冲刷对阀体的影响，提高阀门使用寿命。主密封圈位于导流器的前端，活塞在全行程上被导引，当被推动穿过主密封圈至全关位置时，阀门前后的差压强迫主密封圈紧贴套筒外壁实现截断。活塞通过连杆的引导在导流器内前后运动，阀杆借助曲柄与连杆传动，当执行机构驱动阀杆顺时针转动时，活塞向后移动，开启阀门；当执行机构驱动阀杆逆时针转动时，活塞向前移动，关闭阀门。
流量参照表
| 全开位置压损系数K | ||
| DN | K系数 | Kvs值（m3/h） |
| 100 | 2.05 | 280 |
| 150 | 7.19 | 330 |
| 200 | 6.27 | 640 |
| 250 | 9.23 | 810 |
| 300 | 6.99 | 1350 |
| 350 | 6.52 | 1900 |
| 400 | 6.54 | 2480 |
| 450 | 6.55 | 3140 |
| 500 | 6.56 | 3880 |
| 600 | 6.57 | 5590 |
| 700 | 6.58 | 7610 |
| 800 | 6.59 | 9940 |
| 900 | 6.59 | 12590 |
| 1000 | ||
| 1200 | ||
技术特点
轴向对称流道：阀体了轴向对称流道，完全避免了不必要的流向改变，使噪音和紊流趋势明显降低。
压力平衡：由于多功能锥形阀压力平衡套筒，使得操作套筒的轴向力与阀门两端的压差无关，因此使用较小的执行机构就能达到快动的目的。 调节效果好：近乎数字式控制，通过改变过流孔的数量实现流道面积的变化，具有良好的线性调节特性。
技术参数
| 公称压力 | 壳体试验压力 |
| (MPa) | (MPa) |
| 1 | 1.5 |
| 1.6 | 2.4 |
| 2.5 | 3.75 |
| 材料 | 零件名称 |
| HT200、QT450-10、WCB | 阀体，端盖 |
| 2Cr13、0Cr18Ni9 | 阀杆、连杆、销轴、活塞、鼠笼、 |
| 0Cr18Ni9 | 阀体密封圈 |
| NBR | 活塞密封圈 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的LTF941X10-调流阀产品，请您根据LTF941X10-调流阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
