我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多不锈钢截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

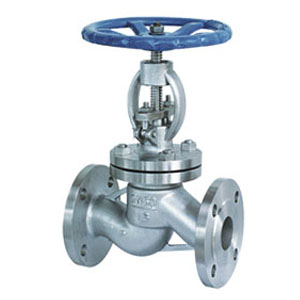

不锈钢截止阀J41W产品介绍：J41W不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性、足够的强度。 合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。

不锈钢截止阀J41W应用范围：
不锈钢截止阀J41W主要材质为：CF8、CF3、CF8M、CF3M 、2520、双相不锈钢、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。产品主要应用于石化、化工、电力、冶金、医药、食品等行业。

J41W不锈钢截止阀产品型号：J41W-16P、J41W-16R、J41W-16RL、J41W-25P、J41W-25R、J41W-25RL、J41W-40P、J41W-40R、J41W-40RL、J41W-64P、J41W-64R、J41W-64RL

型 号 Type	公称压力 Nominal pressure	试验压力Test pressure			工作温度(℃) Working Temperature	适用介质 Suitable Medium
		强度(水)Mpa	密封(水)空气(Mpa)	低压密封(空气)Mpa
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝 酸 类
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋 酸 类
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝 酸 类
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋 酸 类

不锈钢截止阀J41W结构特点：
1、结构先进、密封可靠、性能优良、造型美观。提高了阀杆的钢度，显著降低了噪音和振动，提高了阀门的使用寿命与各项性能。
2、截止阀可以安装在管道的任何位置上，介质从下往上流。
3、DN250以上采用先进的多密封，双支架，采用导向运动（能极大提高抗水锤冲击）、介质从上方进入，较好解决了大口径截止阀启闭力矩大，密封无法关严，填料室跑冒，有力提高了阀门各项性能与使用范围。（“关”的力矩是普通阀门的10％“开”的力矩是普通阀门的3％）。
4、不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐蚀性和足够的强度。
5、合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。

不锈钢截止阀J41W标准规范：
设计制造标准：GB/T 12235
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

不锈钢截止阀J41W零件材料与工况：

零件名称 Part name	材 料Material
	Q41W-16P-25P-40R	Q41W-16R-25P-40R
阀体、阀盖 Body donnet	铬镍钛钢 Ci Ni Ti	铬镍钼钛钢 Ci Ni Mo Ti Steel
阀 板 Wedge gate
阀 杆 Stem
阀杆螺母 Stem	铝铁青铜Al bronze
手 轮 Hand wheel	灰铸铁、可铸锻铁 Castirom forageable casriron

不锈钢截止阀外形及结构尺寸

不锈钢截止阀J41W-16P J41W-16R J41W-16L J41W-16RL 外形及结构尺寸（mm）

型 号 Type	公称通径 DN	尺 寸(mm)
		L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-16P(R)	15	130	95	65	45	170	16-2	4-14	120
	20	150	105	75	55	190	16-2	4-14	140
	25	160	115	85	65	205	16-2	4-14	160
	32	180	135	100	78	270	18-2	4-18	180
	40	200	145	110	85	310	18-3	4-18	200
	50	230	160	125	100	358	18-3	4-18	240
	65	290	180	145	120	373	18-3	4-18	280
	80	310	195	160	135	435	20-3	8-18	320
	100	350	215	180	155	500	20-3	8-18	360
	125	400	245	210	185	614	22-3	8-18	400
	150	480	280	240	210	674	24-3	8-23	400
	200	600	335	295	265	818	26-3	12-23	450
	250	730	405	355	320	969	30-3	12-25	550

不锈钢截止阀J41W-25P J41W-25R J41W-25L J41W-25RL 外形及结构尺寸（mm）

型号 Type	公称通径 DN	尺 寸(mm)
		L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-25P(R)	15	130	95	65	45	233	16-2	4-14	120
	20	150	105	75	55	275	16-2	4-14	140
	25	160	115	85	65	285	16-2	4-14	160
	32	180	135	100	78	302	18-2	4-18	180
	40	200	145	110	85	355	18-3	4-18	200
	50	230	160	125	100	362	20-3	4-18	240
	65	290	180	145	120	400	22-3	8-18	280
	80	310	195	160	135	430	22-3	8-18	320
	100	350	230	190	160	465	24-3	8-23	360
	125	400	270	220	188	550	28-3	8-25	400
	150	480	300	250	218	700	30-3	8-25	400
	200	600	360	310	278	780	34-3	12-25	450
	250	730	425	370	335	900	36-3	12-30	550

​
