  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 闸阀
  • 双驱动单夹式气动刀型闸阀
  • PZ6S43

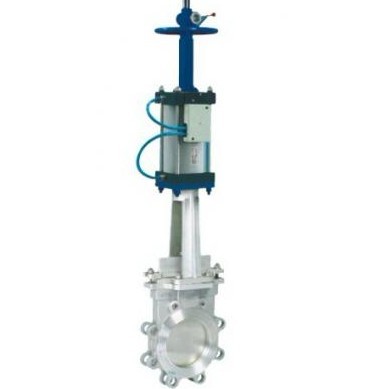

  • PZ6S43双驱动单夹式气动刀型闸阀
  • 930
上一个:气动刀型闸阀  下一个:电液动刀型闸阀

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多双驱动单夹式气动刀型闸阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

双驱动单夹式气动刀型闸阀主要性能规范

公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
纸浆、污水、煤浆、灰、渣水混和物

体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
双驱动单夹式气动刀型闸阀主要外形及连接尺寸(mm)

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M

0.6

MPa

50 48 90 110 335 4-M12

1.0

MPa

50 48 100 125 335 4-M16
65 48 110 130 363 4-M12 65 48 120 145 363 4-M16
80 51 125 150 395 4-M16 80 51 135 160 395 4-M16
100 51 145 170 465 4-M16 100 51 155 180 465 8-M16
125 57 175 200 530 8-M16 125 57 185 210 530 8-M16
150 57 200 225 630 8-M16 150 57 210 240 630 8-M20
200 70 255 280 750 8-M16 200 70 265 295 750 8-M20
250 70 310 335 900 12-M16 250 70 320 350 900 12-M20
300 76 362 395 1120 12-M20 300 76 368 400 1120 12-M20
350 76 412 445 1260 12-M20 350 76 428 460 1260 16-M20
400 89 462 495 1450 16-M20 400 89 482 515 1450 16-M22
450 89 518 550 1600 16-M20 450 89 532 565 1600 20-M22
500 114 568 600 1800 16-M20 500 114 585 620 1800 20-M22
600 114 670 705 2300 20-M22 600 114 685 725 2300 20-M27
700 127 775 810 2500 24-M22 700 127 800 840 2500 24-M27
800 127 880 920 2800 24-M27 800 127 898 950 2800 24-M30
900 154 980 1020 3100 27-M27 900 154 1005 1050 3100 28-M30
1000 165 1080 1120 3400 28-M27 1000 165 1115 1160 3400 28-M30
1200 190 1295 1340 3600 32-M30 1200 180 1325 1380 3600 32-M36
上海奇众阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的双驱动单夹式气动刀型闸阀产品,请您根据双驱动单夹式气动刀型闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
