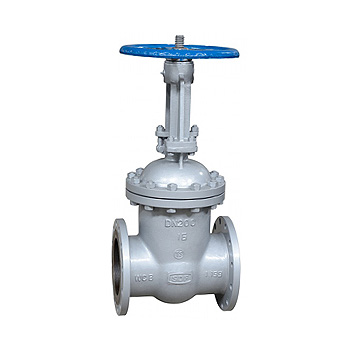

  • Z41H-16C手动法兰闸阀
  • 413
上一个：零泄漏真空隔离闸阀  下一个:气动超高真空插板阀

Z41H-16C手动法兰闸阀是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，如堆焊1Cr13、STL6、不锈钢等。闸板有刚性闸板和弹性闸板，根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀。
闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀，亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置即行程来确定。有的闸阀，阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀，或叫暗杆闸阀。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质。
压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
运动方式：闸阀的闸板随阀杆一起作直线运动的，亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。有的闸阀阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

Z41H-16C手动法兰闸阀试验压力：

公称压力(MPa) 试验压力(MPa)
壳体 密封（液） 密封（气） 上密封

1.6

 2.4 1.5 0.6 1.8
2.5 3.8 2.8 2.8
4.0 6.0 4.4 4.4
6.4 9.6 7.0 7.0
10.0 15.0 11.0 11.0
16 24.0 18.0 18.0
Z41H-16C手动法兰闸阀适用范围：
壳体材料 通用介质 适用温度（℃）
碳素钢（C型） 水、蒸汽、油品 ≤425
镍铬钛钢（P型） 硝酸类 ≤150
镍铬钼钛钢（R型） 醋酸类 ≤150
铬钼钢（I型） 蒸汽 ≤550
Z41H-16C手动法兰闸阀主要零件材料：
阀体、阀盖 闸板、阀座 阀杆 阀杆螺母 填料 手轮
碳素钢 优质碳钢+硬质合金或不锈钢 铬不锈钢 铝青铜 石墨石棉盘根 可锻铸铁
球墨铸铁
镍铬钛钢 不锈钢、不锈钢+硬质合金 铬镍钛不锈钢 浸聚四氟乙烯
镍铬钼钛钢 不锈钢、不锈钢+硬质合金 铬镍钛不锈钢 石棉盘根
铬钼钢 合金钢+硬质合金 铬钼钒钢 柔性石墨、填充四氟
（抗硫系列）

Z41H-16C手动法兰闸阀样图：

Z41H-16C手动法兰闸阀主要尺寸及重量：
公称通径 主要外形尺寸和连接尺寸(mm) 重量（kg）
L D D1 D2 b f Z-d H H1 D0
Z40H(Y)-16、Z40Y-16P、Z40Y-16R、Z40W-16P、Z40Y-16I、Z41H(Y)-16、Z41Y-16P、Z41-16R、Z40W-16P、Z41W-16R、Z41Y-16I
15 130 95 65 45 14 2 4-14 220 240 120 5
20 150 105 75 55 14 2 4-14 255 284 140 6.5
25 160 115 85 65 14 2 4-14 275 303 160 9
32 180 135 100 78 16 2 4-18 280 321 180 12
40 200 145 110 85 16 3 4-18 300 352 200 26.5
50 250 160 125 100 16 3 4-18 358 438 240 29
65 265 180 145 120 18 3 4-18 375 450 240 33
80 280 195 160 135 20 3 8-18 433 528 280 45
100 300 215 180 155 20 3 8-18 502 620 320 63
125 325 245 210 185 22 3 8-18 612 753 360 108
150 350 280 240 210 24 3 8-23 676 847 360 134
200 400 335 295 265 26 3 12-23 820 1039 400 192
250 450 405 355 320 40 3 12-25 969 1245 450 273
300 500 460 410 375 40 3 12-25 1142 1472 560 379
350 550 520 470 435 34 4 16-25 1280 1450 640 590
400 600 580 525 485 36 4 16-30 1452 1887 640 850
450 650 640 585 545 40 4 20-30 1541 2011 720 907
500 700 705 650 608 44 4 20-34 1676 2181 720 958
600 800 840 770 718 48 5 20-41 1874 2346 800 1112
Z40H(Y)-25、Z40Y-25P、Z40Y-25R、Z40W-25P、Z40W-25R、Z40Y-25I、 Z41H（Y）-25、Z41Y-25P、Z40Y-25R、Z41W-25P、Z41W-25R、Z41Y-25I
15 130 95 65 45 16 2 4-14 220 240 120 5.5
20 150 105 75 55 16 2 4-14 255 284 140 7
25 160 115 85 65 16 2 4-14 275 303 160 11
32 180 135 100 78 18 2 4-18 280 321 180 14
40 200 145 110 85 18 3 4-18 300 352 200 30
50 250 160 125 100 20 3 4-18 358 438 240 34
65 265 180 145 120 22 3 8-18 375 450 240 36
80 280 195 160 135 22 3 8-18 433 528 280 50
100 300 230 190 160 24 3 8-23 502 620 320 69
125 325 270 220 188 28 3 8-25 612 753 360 116
150 350 300 250 218 30 3 8-25 676 847 360 141
200 400 360 310 278 34 3 12-25 820 1039 400 192
250 450 425 370 332 36 3 12-30 969 1245 450 207
300 600 485 430 390 40 4 16-30 1142 1472 560 400
350 550 550 490 448 44 4 16-34 1280 1450 640 631
400 600 610 550 505 48 4 16-34 1452 1887 640 900
450 650 660 600 555 50 4 20-34 1541 2011 720 1013
500 700 730 660 610 52 4 20-41 1676 2181 720 1166
600 800 840 770 718 56 5 20-41 1874 2346 800 1258


通径
(mm)		 主要外形尺寸和连接尺寸(mm) 重量（kg）
L D D1 D2 D6 b f f2 Z-d H H1 D0
Z40H(Y)-40、Z40Y-40P、Z40Y-40R、Z40W-40P、Z40W-40R、Z40Y-40I、Z41H(Y)-40、Z41Y-40P、Z41Y-40R、Z41W-40P
Z41W-40R、Z41Y-40I
20 150 105 75 55 51 16 2 4 4-14 256 285 140 8
25 160 115 85 65 58 16 2 4 4-14 275 305 160 9.3
32 180 135 100 78 66 18 2 4 4-18 287 322 180 12
40 200 145 110 85 76 18 3 4 4-18 323 369 200 16.5
50 250 160 125 100 88 20 3 4 4-18 372 440 280 29
65 280 180 145 120 110 22 3 4 8-18 395 473 280 39
80 310 195 160 135 121 22 3 4 8-18 457 552 320 52
100 350 230 190 160 150 24 3 4.5 8-23 552 671 360 80
125 400 270 220 188 176 28 3 4.5 8-25 634 726 400 127
150 450 300 250 218 204 30 3 4.5 8-25 708 883 400 154
200 550 375 320 282 260 38 3 4.5 8-30 858 1086 450 263
250 650 445 385 345 313 42 3 4.5 12-34 1015 1298 560 368
300 750 510 450 408 364 46 4 4.5 12-34 1203 1535 640 547
350 850 570 510 465 422 52 4 5 16 34 1341 1678 640 679
400 950 655 585 535 474 58 4 5 16-41 1492 1903 720 953
Z41Y-64P、Z41Y-64R、Z41W-64P、Z41W-64R、Z41Y-64I
20 190 125 90 68 51 20 2 4 4-18 258 288 180 9
25 210 135 100 78 58 22 2 4 4-18 310 341 200 10
32 230 150 110 82 66 24 2 4 4-23 320 353 200 14
40 240 165 125 95 76 24 3 4 4-23 360 389 240 30
50 250 175 135 105 88 26 3 4 4-23 372 448 280 39
65 280 200 160 130 110 28 3 4 8-23 395 475 280 43
80 310 210 170 140 121 30 3 4 8-23 458 553 320 60
100 350 250 200 168 150 32 3 4.5 8-25 553 679 360 89
125 400 295 240 202 176 36 3 4.5 8-30 638 779 400 140
150 450 340 280 240 204 38 3 4.5 8-34 718 893 450 207
200 550 405 345 300 260 44 3 4.5 12-34 873 1100 560 325
250 650 470 400 352 313 48 3 4.5 12-41 1053 1332 640 467
300 750 530 460 412 364 54 4 4.5 16-41 1203 1535 640 590
Z40H(Y)-100、Z40Y-100P、Z40Y-100R、Z40W-100P、Z40W-100R、Z40Y-100I、Z41H(Y)-100、Z41Y-100P、Z41Y-100R、Z41W-100P
Z41W-100R、Z41Y-100I
25 210 135 100 78 58 24 2 4 4-18 310 341 200 13
32 230 150 110 82 66 24 2 4 4-18 320 353 240 20
40 240 165 125 95 76 26 3 4 4-23 360 389 280 60
50 250 195 145 112 88 28 3 4 4-23 490 558 360 50
65 280 220 170 138 110 32 3 4 8 25 540 622 400 70
80 310 230 180 148 121 34 3 4 8-25 573 671 400 100
100 350 265 210 172 150 38 3 4.5 8 30 575 671 400 110
125 400 310 250 210 176 42 3 4.5 8-34 744 892 560 180
150 450 350 290 250 204 46 3 4.5 12-34 800 972 560 250
200 550 430 360 312 260 54 3 4.5 12-41 800 972 560 360
250 650 500 430 382 313 60 3 4.5 12-41 1050 1305 640 485
300 750 585 500 442 364 70 4 4.5 16-18 1208 1506 640 633
Z40H(Y)-160、Z40Y-160P、Z40Y-160R、Z40W-160P、Z40W-160R、Z40Y-160I、Z41H(Y)-160、Z41Y-160P、Z41Y-160R、Z41W-160P
Z41W-160R、Z41Y-160I
15 170 110 75 52 40 24 2 4 4-18 230 250 200 7
20 190 130 90 62 51 26 2 4 4-23 260 288 200 10
25 210 140 100 72 58 28 2 4 4-23 280 310 280 14
32 230 165 115 85 66 30 2 4 4-25 312 350 320 21
40 240 175 125 92 76 32 3 4 4-27 350 395 320 26
50 300 215 165 132 88 36 3 4 8 25 512 612 360 73
65 340 245 190 152 110 44 3 4 8-30 560 677 360 110
80 390 260 205 168 121 46 3 4 8-30 585 686 400 141
100 450 300 240 200 150 48 3 4.5 8-34 631 751 450 185
125 525 355 285 238 176 60 3 4.5 8-41 723 868 560 320
150 600 390 318 270 204 66 3 4.5 12-41 820 997 640 462
200 750 480 400 345 250 78 3 4.5 12-48 990 1224 720 711
Z41H-16C手动法兰闸阀安装要点
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。
