奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多H41H-升降式止回阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

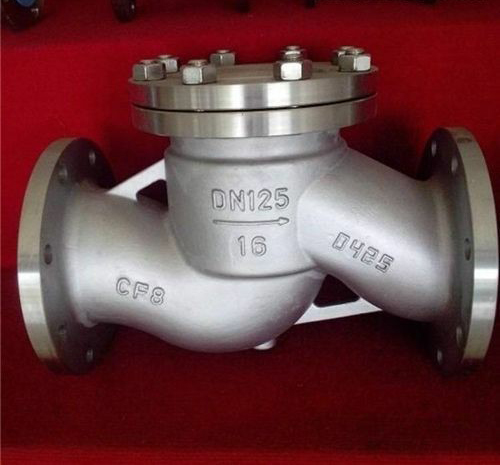

法兰H41H-升降式止回阀产品概述:
法兰止回阀严格按GB12235标准设计制造,阀瓣沿着中心定位作升降运动,衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠.密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
H41H-升降式止回阀主要性能规范

试验压力

公称压力(MPa)

1.6

2.5

4.0

6.4

10.0
壳体试验2.43.86.09.615.0
密封试验1.82.84.47.111.0
阀体材料WCB(C)CF8(P)CF 8M (R)WC6WC9
工作温度≤ 425≤ 100≤ 100≤ 550≤ 550
适用介质水、蒸汽、油品硝酸类醋酸类水、蒸汽水、蒸汽

设计制造:GB12235
结构长度:GB12221
连接法兰:JB/T79-1994
试验与检验:JB/T9092-1999
止回阀主要连接尺寸.。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上
主要连接尺寸.

公称通径

PN1.6/2.5/4.0MPa

PN6.4MPa

PN10.0MPa

L

H

L

H

L

H
DN32180100260160260165
DN40200110260165260170
DN50230115300170300175
DN65290140340185340190
DN80310170380205380235
DN100350200430230430265
DN125400230500265500310
DN150480255550310550350
DN200600285650350650400


上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的H41H-升降式止回阀产品,请您根据H41H-升降式止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
